LES ACCESSOIRES MARQUÉS D'UN POINT ROUGE APRÈS LA RÉFÉRENCE SUR LE CATALOGUE ET SUR LE SITE NE SONT PAS DISPONIBLES SUR LE STAND MÉCANIC TRAINS LORS DES EXPOSITIONS (SAUF S'ILS FONT L'OBJET D'UNE COMMANDE PASSÉE AU MOINS DIX JOURS AVANT L'EXPOSITION).
AVANT LA LISTE PAR ORDRE ALPHABÉTIQUE DES AUTRES ACCESSOIRES, VOICI REGROUPÉS CEUX QUI CONCERNENT LES ROUES ET LES EMBIELLAGES.
AXES D'ESSIEUX Diamètre = 2 mm - longueur = 20,60 mm
Ref ess 01 Diamètre = 2 mm - centre = 2,60 mm
longueur = 20,00 mm
Ref ess 02Fabriqués par décolletage en acier noirci. Cannelures rectifiées ensuite.
Longueur totale = 4,20 mm - Diamètre tête = 2,00 mm Diamètre épaulement = 1,50 mm, longueur = 1,30 mm Diamètre extrémité = 1,20 mm
sachet de 10 pièces Réf riv 02Longueur totale = 4,50 mm - Diamètre tête = 2,00 mm Diamètre épaulement = 1,50 mm, longueur = 1,70 mm Diamètre extrémité = 1,20 mm
sachet de 10 pièces Réf riv 03Longueur totale = 5,50 mm - Diamètre tête = 2,00 mm Diamètre épaulement = 1,50 mm, longueur = 2,80 mm Diamètre extrémité = 1,20 mm
sachet de 10 pièces Réf riv 04Longueur totale = 5,.50 mm - Diamètre tête = 2,50 mm Diamètre épaulement = 2,00 mm, longueur = 2,80 mm
Diamètre extrémité = 1,20 mmsachet de 10 pièces Réf riv 05Pour 141 R Jouef (ancienne fabrication)
Entraxe = 38 mm fonderie laiton Réf R 20Entraxe = 36,50 mm fonderie maillechort
Réf C 30 Entraxe = 23,50 mm fonderie maillechort Réf TA 05Pour 241 A et D "Mountain PLM"
Entraxe = 20 mm fonderie maillechort Réf A/D 06 Entraxe = 39 mm fonderie maillechort Réf mik 08 Entraxe = 42,50 mm fonderie maillechort Réf pat 08 PAIRE DE MANIVELLES POUR ROUES MOTRICESLivrées avec deux rivets pour les bielles de coulisse fonderie laiton

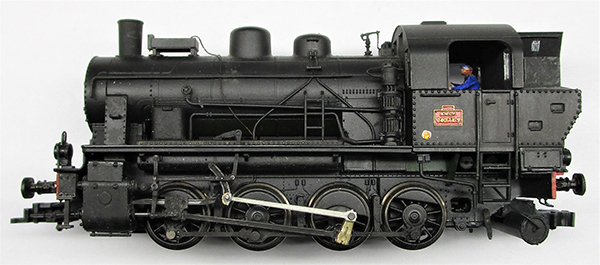

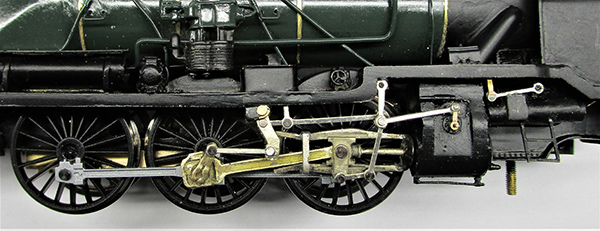

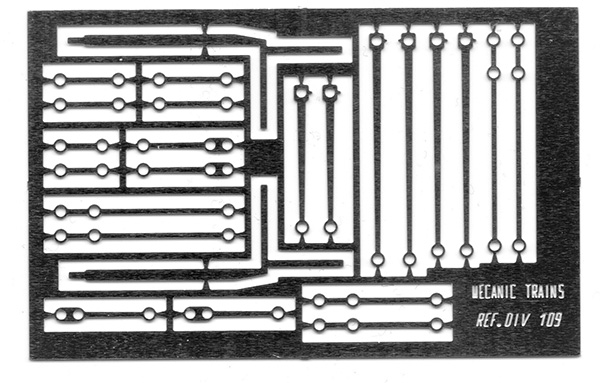

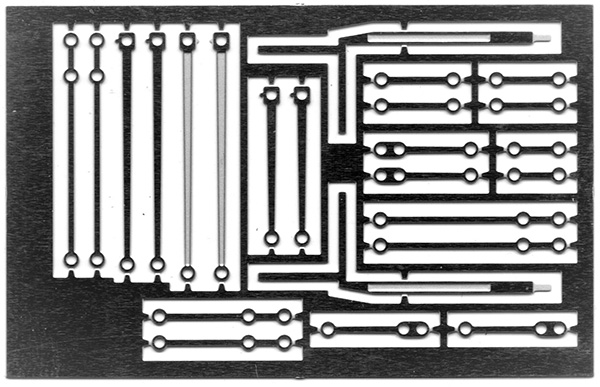

Voir la fiche conseil de montage Réf man 01 PLAQUE DE BIELLES DE DISTRIBUTION Réf div 109Cet assortiment est bien utile pour réparer les modèles des marques industrielles, et pour transformer ou construire des locos vapeur.

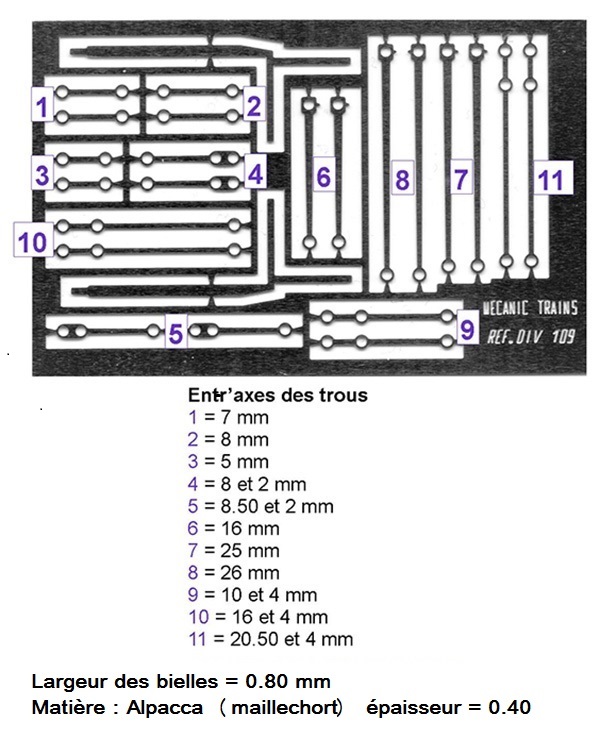

Il comprend 3 paires de bielles de commande de coulisse, 2 paires de pendules et ses bielles de commande, 3 paires de bielles de commande de tiroirs, 2 paires de bielles courtes (ex. relevage de marche), et une paire de glissières de crosse simple.
Tous les trous ont un diamètre de 1 mm = celui des rivets servant à réaliser les articulations (M.T. Réf riv 01).
Les bielles de commande de coulisse les plus longues (26 mm) et les glissières de crosse comportent une nervure en creux.
D’autres bielles de commande de coulisse : celles dont l’entr’axe est de 25 mm, sont les mêmes que celles de la 040 TX Tillig.
COMMENT T'APPELLES ÇA ? :
CONSULTER LE PETIT LEXIQUE SUR LES ESSIEUX, ROUES, EMBIELLAGES DES LOCOS VAPEUR.
J'ai pu bricoler et remplacer les pièces cassées en plastique très fragile de ma 040 TX Tillig par la bielle N°7 (entr'axe 25 mm) de la plaque div 109 (et une manivelle Réf. man 01)- Diamètre 1 mm, tête 1.40, Longueur 2.90
- Creux à l'extrémité pour écarter au pointeau.Très utiles également pour représenter les axes d'articulations des leviers de commande de marche, par exemple.

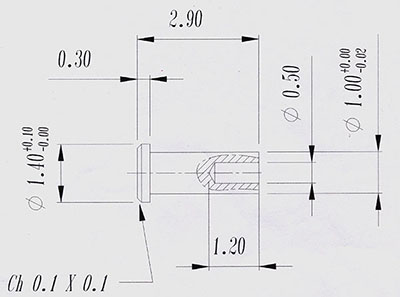

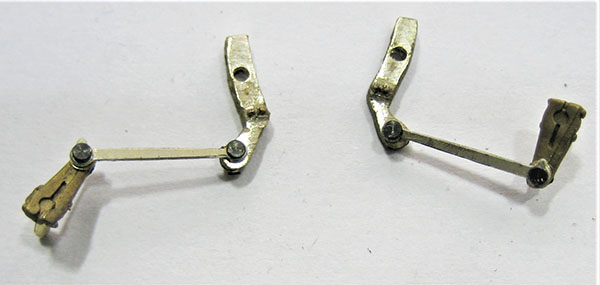

Sachet de 20 pièces - Réf. riv 01Fiche conseil : "Comment poser ces rivets pour faire les articulations des petites bielles "
PAIRE DE COULISSES
Hauteur = 12 mm, diamètre trous = 1 mm
fonderie maillechort Réf mik 13La paroi arrière comporte l'ébauche d'un deuxième trou, pour le cas d'un décalage de l'articulation de la bielle de commande de tiroir.
PAIRE DE COULISSES
Hauteur = 12 mm, diamètre trous = 1 mm
fonderie maillechort
Réf
eta 15Un seul trou central pour l'articulation de la coulisse.
A gauche, le trou d'articulation de la bielle de commande de coulisse est décalé de 3 mm en arrière de l'axe longitudinal de la coulisse.Ces coulisses peuvent être adaptées sur des locomotives, pourvu que l’entraxe des trous convienne.
CROSSES DE PISTONS ET GLISSIÈRESCrosses de piston pour glissière simple.
Fonderie laiton.
Hauteur : 8 mm.
Diamètre trou pour bielle motrice : 1.40 mm.
Diam. trou pour bielle de commande de pendule : 1 mm Réf. pat 09Peuvent s’utiliser face côté extérieur ou intérieur (exemple sur une glissière tirée de la plaque de bielles Réf. div 109)
Crosses de piston pour glissières doubles. Fonderie laiton. Tige diamètre 1.10 mm, longueur 18. Hauteur de la partie coulissante (entre glissières) : 3.70 mm Réf. po 09.

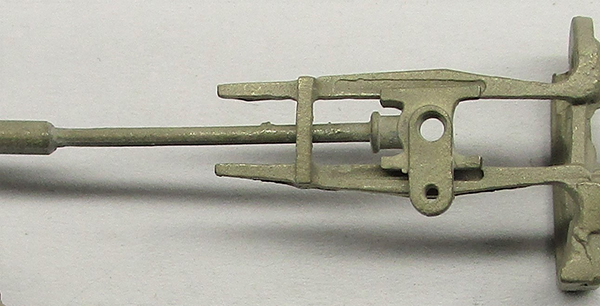

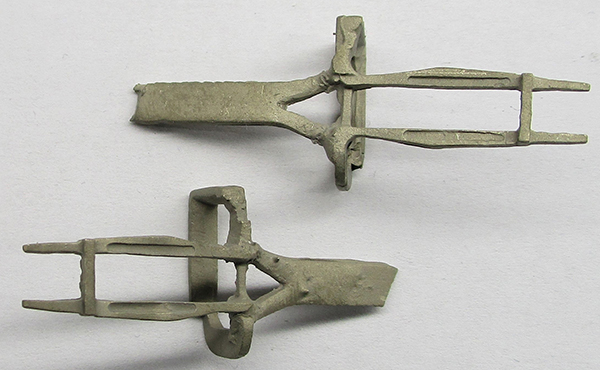

Paire de glissières doubles. Fonderie laiton. Réf. eta 09 Exemple : crosse po 09 sur glissières eta 09.VOIR AUSSI LES SUPPORTS D'EMBIELLAGES DANS
" AUTRES ACCESSOIRES POUR LOCOS VAPEUR"
CLASSEMENT DES AUTRES ACCESSOIRES PAR SÉRIE DANS L'ORDRE ALPHABÉTIQUE
PAIRE DE DÉPARTS DE TUYAUTERIES DE SABLIÈRES POUR LOCOMOTIVES VAPEURS
Réf jeep 21QUATRE ÉJECTEURS DE SABLIÈRES
Pour CC 6500, CC 21000, CC 72000, ...
Fonderie maillechort Réf div 102
AÉRATEURSAÉRATEUR"CHANARD"
Petit modèle
Fonderie maillechort Réf ae 01AÉRATEUR"CHANARD"
grand modèle
Fonderie maillechort Réf ae 02 AÉRATEUR à deux pointes "Torpédo"
Diamètre de la partie cylindrique = 2,40 mm
Fonderie maillechort Réf ae 03Réf ae 04
Aérateurs de toiture pour autorails (six pièces)
Fonderie maillechort Réf div 68
ANTENNEANTENNE RADIO
Pour CC 6500, CC 21000, CC 7100, BB 8100 et couplages BB 1 à 80 "Maurienne" (époque 4)
Fonderie maillechort Réf ant 01 ANTENNE RADIO SOL-TRAIN
Pour CC 72000 ...
Type moderne (époque IV et V)
Fonderie maillechort Réf ant 02ANTENNE RADIO SOL-TRAIN
Forme "aileron de requin"Fonderie maillechort
Réf ant 03ANTENNE GPS
Forme boîtierFonderie maillechort
Réf ant 04
ARBRES DE
DISTRIBUTION CAPROTTI
POUR LOCOMOTIVE 151 "G 16"
DE LA COMPAGNIE
ALSACE-LORRAINE
Comprend 2 brochettes de pièces
en fonderie laiton
Livré avec notice de préparation
Réf div 107
ARCHETS DE PANTOGRAPHES MÉCANIC TRAINS
ATTELAGES FACTICES, DEMI-ACCOUPLEMENTS DE FREIN, DEMI-ACCOUPLEMENTS VAPEUR, PRISES DE CHAUFFAGE ÉLECTRIQUE 1500 V, CÂBLOT DE COMMANDE, PRISES KÉOPS .

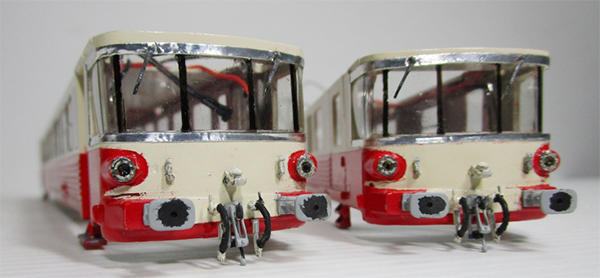

Autre exemple d'utilisation d'une prise "Kéops" Réf. div 86, en coupant le câblot : sur les faces frontales d'un autorail EAD (peut aussi être utilisé de la même façon sur un X 2800 en version d'origine).
Les câblots avec prise Kéops, réf div 86, conviennent aux CC 72000 en version d'origine, pour la liaison avec le fourgon chaudière.
Ils représentent le câblot d'U.M pour les autres engins. ( BB 66000, BB 67000, A1A A1A 68000, autorails X 2200, X 2800, BB 8100 GRG, ...)

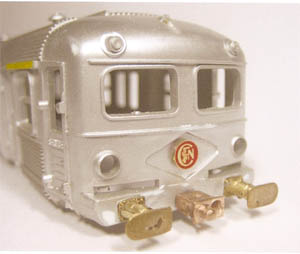

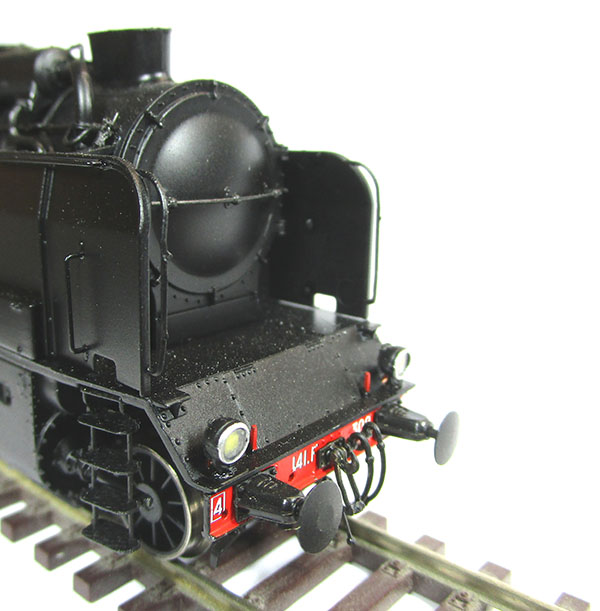

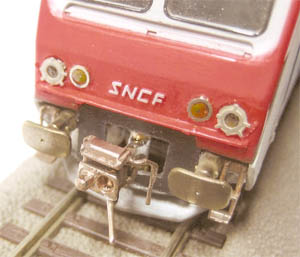

DEUX BOÎTIERS D'ATTELAGE
type "Scharfenberg"
Fonderie maillechort
Réf att 09
DEUX BOÎTIERS DE CONNEXION
Fonderie maillechort
Réf att 10
Une paire de boîtiers Réf att 09 suffit pour représenter les attelages "scharfenberg" d'une manière factice, comme sur une Z 5100 de l'époque 3.
Pour équiper une rame moderne ( Z2, ...), il faut ajouter les boîtiers de connexions Réf att 10, à fixer au-dessus des boîtiers att 09.
Voir la fiche conseil de préparation de la nouvelle série.

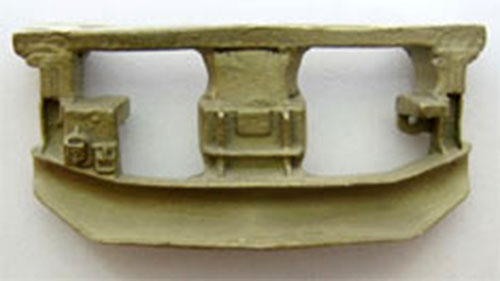

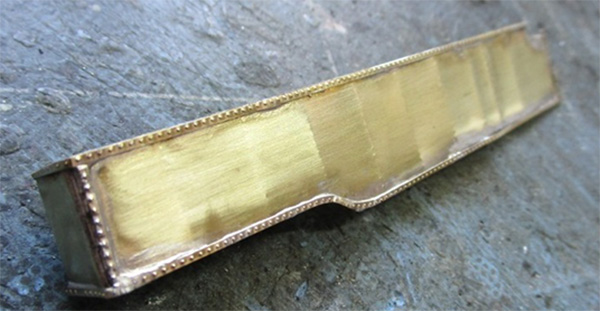

BERCEAU DE BOÎTE À FUMÉE
Longueur = 10,50 mm, largeur à la base = 12 mm,
hauteur au centre = 2, 50 mm
fonderie laiton Réf eta 04La destination indiquée est celle d’origine, mais cet élément peut souvent être adapté sur d’autres locomotives, pourvu que ses dimensions conviennent.
BISSELSBISSEL MÉTAL MASSIF 141 P
Livré avec boîtier d'attelage NEM
Livré sans roues, percé à 2,1 mm pour l'essieu
Fonderie laiton Réf div 07BISSEL MÉTAL MASSIF 141 R
Livré avec boîtier d'attelage NEM, percé à 2,1 mm, livré sans roues, reçoit les roues Jouef, Rivarossi, ...
Fonderie laiton Livré avec NOTICE Réf R 04BISSEL EN LAITON MASSIF POUR REMPLACER CEUX DE 141 TA JOUEF (ANCIEN MODÈLE), COMPATIBLE AVEC DE NOMBREUSES AUTRES LOCOS VAPEUR, GRÂCE À L'ENTR'AXE "STANDARD" ENTRE L'ESSIEU ET LE TROU D'ARTICULATION DU TIMON = 22 mm.
Livré sans roue, percé à 2,1 mm pour l'essieu.
Réf div 32
BOÎTES D'ESSIEUBoîte d'essieu pour tender, wagons, ...
Fixation par rivetage ou vis,
diamètre des trous = 1,5 mm
Fonderie laitonRéf div 51
BOÎTE D’ESSIEU « Athermos »
Fonderie laitonRéf div 111
BOÎTIER D'ATTELAGE AUX NORMES NEMSe pose à la place de l'énorme attelage à boucle ancien. Par sachet de dix
Réf div 67
Pour équiper d'anciennes locomotives Jouef (la plupart) avec tous types d'attelages aux normes NEM
Fonderie laiton Réf div 66

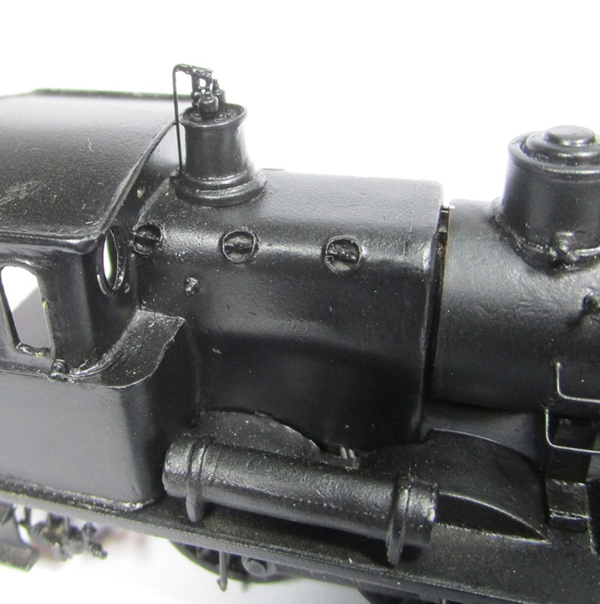

BOUCHONS AUTOCLAVESTROIS BOUCHONS AUTOCLAVES
pour chaudières de locomotives vapeur. Diamètre 3 mm – fonderie laiton Réf div 48Bouchons autoclaves Réf. div 48 sur la boîte à feu de locos vapeur.

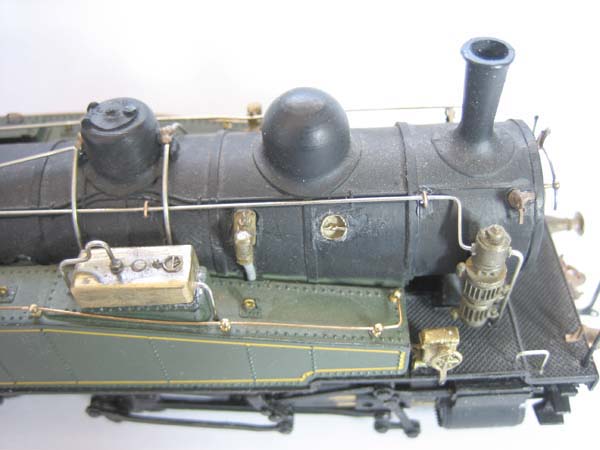

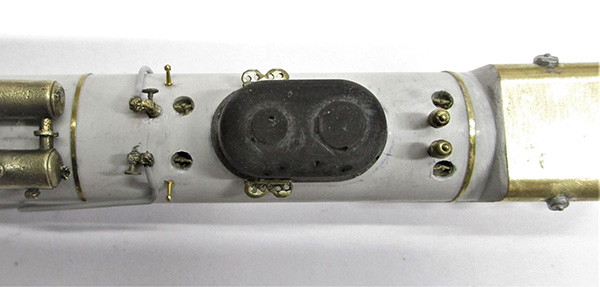

Bouchons Réf. div 48 sur le corps cylindrique de 242 T d'origine PLM.

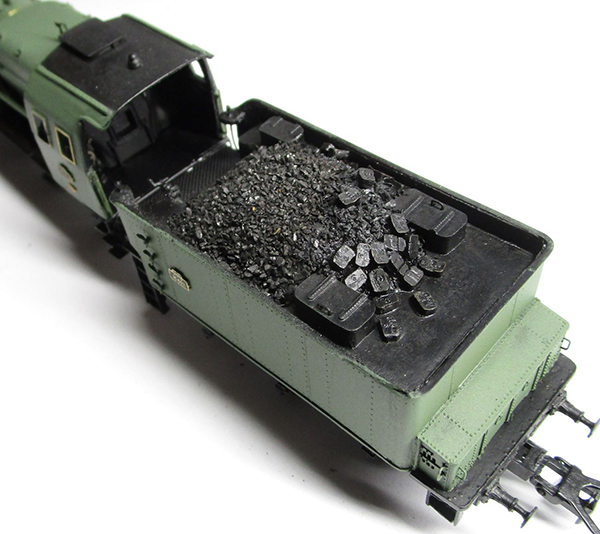

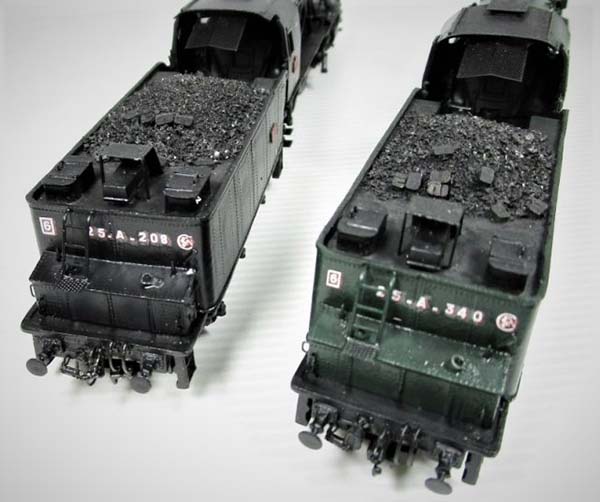

BRIQUETTES

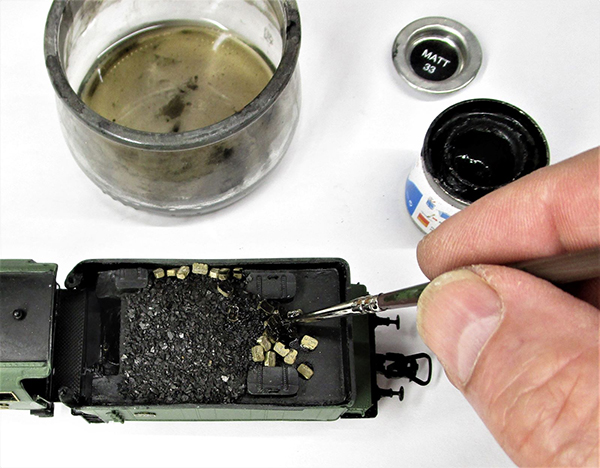

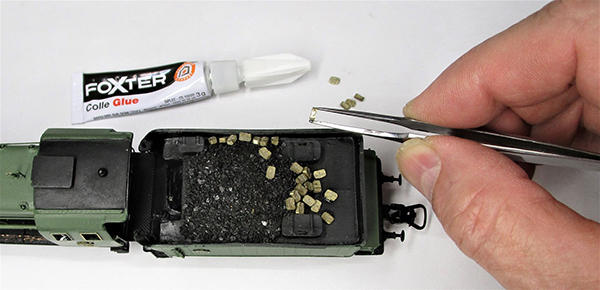

BRIQUETTES DE CHARBON EN FONDERIE LAITON.
(A peindre en noir mat)"Grand combe"
Sachet de 25 briquettes
Réf brik 01"Aniche"
Sachet de 25 briquettes
Réf brik 02Accessoires indispensables pour les locomotives et dépôts vapeur.
À coller sur le dessus des tenders.
Incriptions gravées en creux, dessus et dessous, conformément aux réelles !
CAPOT D'INVERSEUR RAIL/PANTOGRAPHE
POUR CC 6500 "MAURIENNE"Maillechort photogravé
Réf div 105

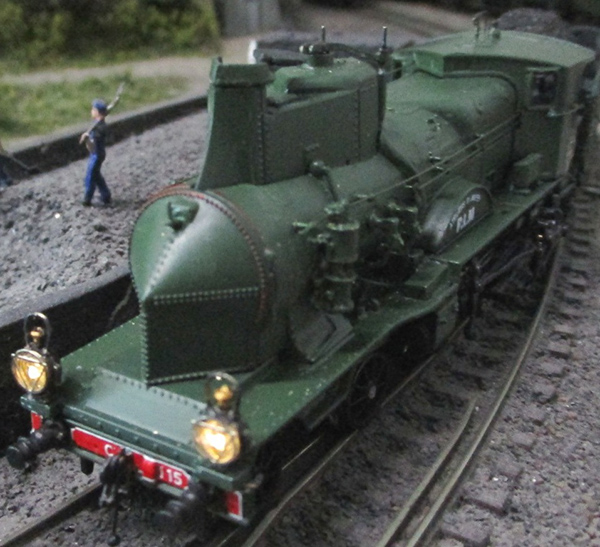

CERCLAGES DE PHARES
«Inox standard»à pincettes.
La plaque est composée de:
6 pièces « phare »,
6 pièces « feu rouge »,
6 ensembles « phare-feu rouge » (3 gauches et 3 droits).Maillechort photogravé
Réf. fan 14a CERCLAGES DE PHARES
«Inox standard»à pincettes.La même plaque que la Réf. fan 14a, mais avec pincettes plus longues, à replier afin d’obtenir un relief supplémentaire.
Pour modélistes confirmés !
Réf. fan 14bFICHE CONSEIL POUR PRÉPARATION ET POSE DES CERCLAGES DE PHARES "INOX STANDARDS" À PINCETTES Réf. fan 14 a et fan 14 b.
CHAPELLESPAIRE DE CHAPELLES
Pour locomotives PLM 140 A/J, 242 T, 242 A, D, C1, et SNCF 141 P et 241 P
Fonderie laiton
Percées pour tuyauterie et axe de volant
livrées avec deux volants Réf div 09PAIRE DE CHAPELLES
pour locomotives d'origine P.O et ÉTAT
support horizontal
Fonderie laiton Réf C 16PAIRE DE CHAPELLES
pour locomotives PLM
Fonderie laitonRéf div 35
PAIRE DE CHAPELLES
pour locomotives d'origine P.O et ÉTAT
support arrondi
Fonderie laiton Réf div 62 PAIRE DE CHAPELLES
avec volant diamètre = 2,2 mm
Pour locomotives "allemandes" 150 X, etc
Fonderie maillechort Réf div 77CHAPELLES POUR 141 R
Fonderie maillechort
Réf R 17

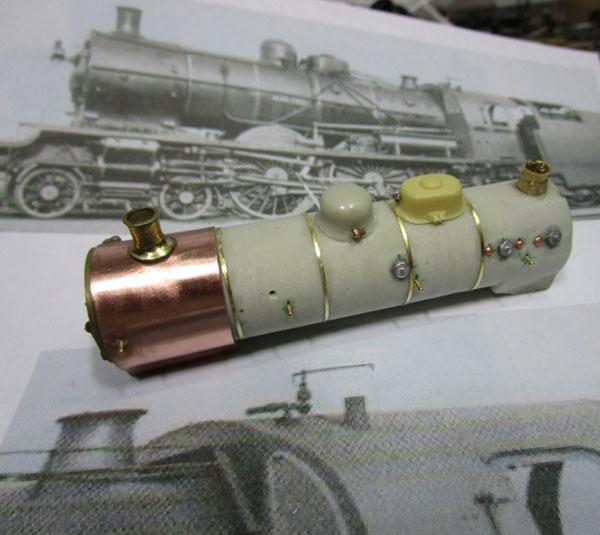

CHEMINÉES ( Fonderie laiton )Le diamètre indiqué est pris à la collerette du haut.
La hauteur indiquée est prise depuis l'appui sur l'arête supérieure de la chaudière.Pour locomotives PLM
Diamètre = 7,20 mm,
hauteur = 7,10 mm + déflecteur = 2 mm Réf chem 01Diamètre = 5,60 mm, hauteur = 5,50 mm
Longueur de la cheminée = 10 mm
Longueur de l'embase = 13 mm Réf chem 03 Diamètre = 6,80 mm, hauteur = 7,50 mm Réf chem 05CHEMINÉE "américaine" pour 141R 1 à 700
Diamétre = 7,7 mm Réf chem 06CHEMINÉE KYLCHAP pour 141R 701 à 1340
Diamétre = 8,7 mm Réf chem 07CHEMINÉE KYLCHAP AVEC COLLERETTE
Convient pour 131 TB HORNBY
Diamètre = 6,20 mm, hauteur = 8,50 mm Réf chem 08 Diamètre = 5,20 mm, hauteur = 6,90 mm Réf chem 10 Diamètre = 6 mm, hauteur = 6,50 mm Réf chem 11 Réf chem 12Cheminée en laiton « à chapiteau » pour locomotives P.O.
Diamètre = 5. 50 mm (corps)
Diam. Collerette en haut = 8 mm
Hauteur :
(depuis le faîte de la chaudière)= 6. 50 mmRéf chem 13 Cheminée pour 242 T d'origine PLM
et T 20 de l'A.L.
Diamètre de la collerette du haut = 7,40 mm
Diamètre du haut = 6,10 mm
Diamètre du bas = 5,70 mm
Hauteur = 8,0 mm Réf nia 02COUVERCLE DE CHEMINÉE
Diamètre = 6 mm, trou diamètre = 0, 5 mm pour axe

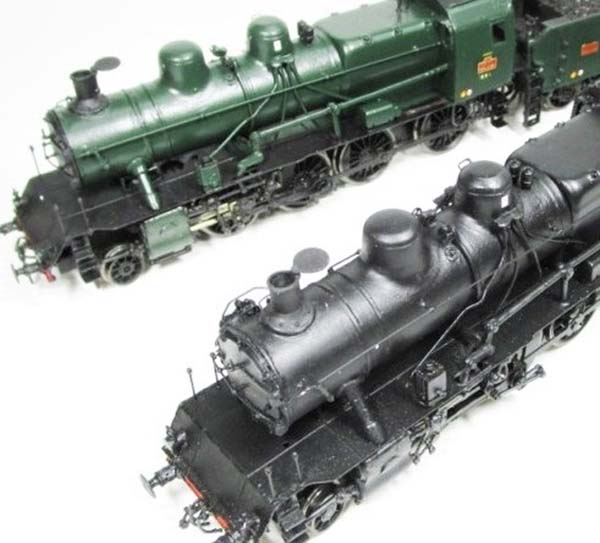

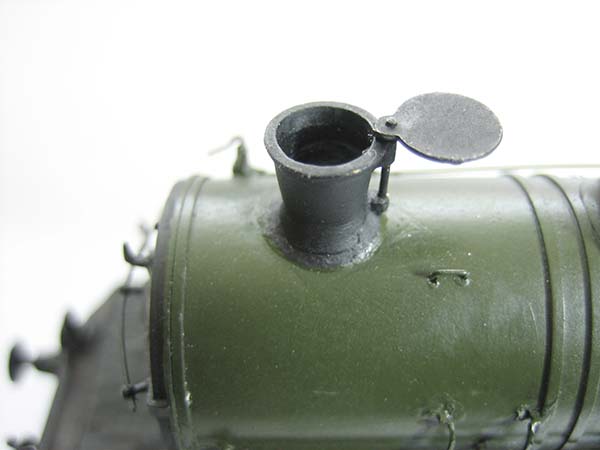

Maillechort photodécoupé Réf chem 15 Exemples d'utilisation de l'obturateur Réf. chem 15
CLOCHESCLOCHE POUR ÉPOQUE PLM
fonderie laiton
Réf div 41DEUX CLOCHES POUR LOCOS VAPEUR D'ORIGINE ETAT
Réf. A 315

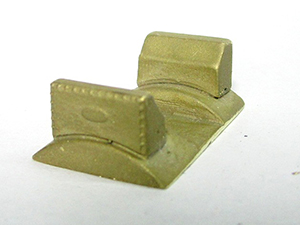

Paire de couvre-roues en laiton
Largeur = 25 mm
Longueur = 16. 70 mm

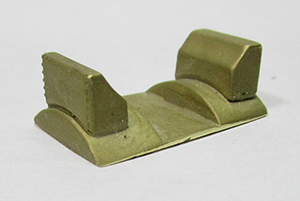

Hauteur (au centre) = 3. 70 mm Réf po 14Faisant gagner des heures de travail répétitif et fastidieux, voici des couvre-roues Réf. po 14 soudées sur le tablier d’une 140 en construction. Il suffit de découper un rectangle de 25 X 16,70 mm pour chaque emplacement, puis de souder autour. Si le tablier utilisé pour votre construction est en matière plastique, vous pouvez coller les couvre-roues à la cyano.
Mêmes dimensions que la Réf po 14 mais spécialement adapté au premier essieu accouplé des Pacific P.O.
Fonderie laiton Réf. po 15
CRIC POUR LOCOMOTIVE VAPEUR
OU POUR ATELIER
fonderie maillechort

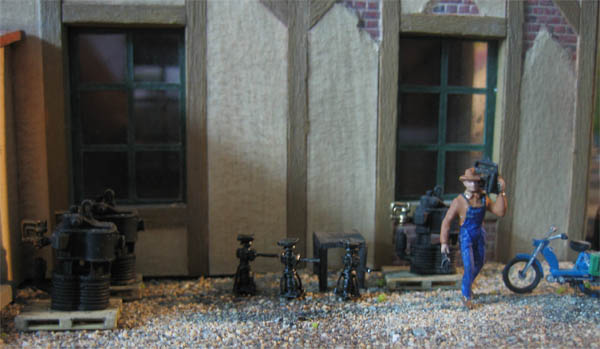

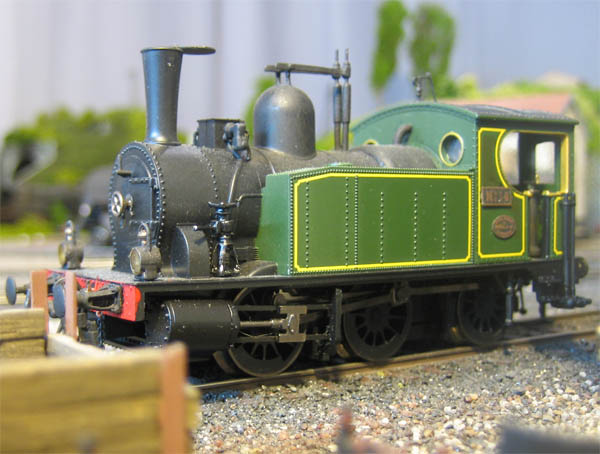

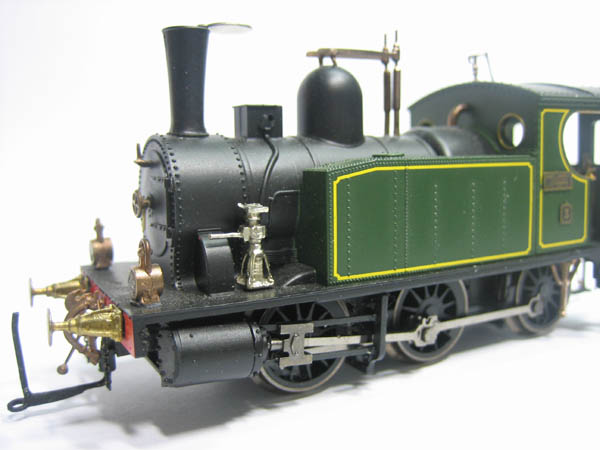

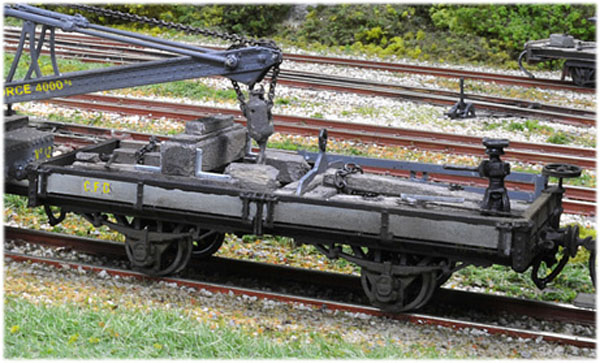

Réf div 27 EXEMPLES D'UTILISATION DU CRIC Réf div 27 Sur le tablier d'une locomotive ...Sur le wagon porte agrès du train de secours C.F.D sur le réseau Soumagnac. ( Photographie Dominique Buraud)

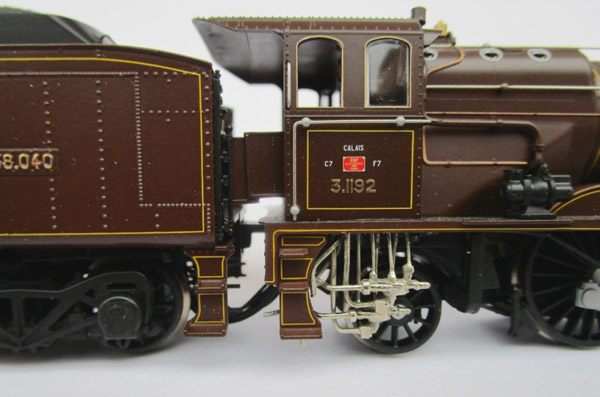

DÉCALCOMANIES POUR LOCOMOTIVES À VAPEUR
FABRICATION AMF 87
Remarque: les photographies des décalcomanies sont volontairement "floues" ...MARQUAGES
DIVERS POUR LOCOMOTIVES :Plaques "attention caténaires", macarons, TIA,NP, NC, éclairs ...
Réf D 007FILETS ROUGES
largeur 0,25 mm
Réf D 011 RLETTRES, CHIFFRES OMBRÉS NOIR POUR TRAVERSES AVANT DES LOCOMOTIVES
LETTRES, CHIFFRES OMBRÉS ROUGE POUR ARRIÈRE TENDERS
Réf D 003
PLANCHES DE DÉCALCOMANIES SPÉCIALES 141 R
PRODUITS COMMUNS A.M.F 87 - MÉCANIC TRAINS
Remarque: les photographies des décalcomanies sont volontairement "floues" ...Chiffres et lettres groupés par bloc, plus faciles à aligner ( Ex ; 141.R. et puis 607), marquages pour traverse avant, arrière tender, macarons T.I.A et N.C, plaques caténaires, éclairs, masses locomotive et tender, eau dangereuse ..., cadres de toutes régions, macarons S.N.C.F.
Chaque planche permet tous les marquages des quatre modèles indiqués.TOUS LES NUMÉROS CORRESPONDENT AUX PLAQUES D'IMMATRICULATION POUR 141 R .
Réf : décals 141R12 - 34 - 70 - 145 Réf : décals 141R175 -239 - 243 - 572 Réf : décals 141R607 - 654 - 703 - 712 Réf : décals 141R742 - 872 - 965 - 1020 Réf : décals 141R1039 -1118 - 1242 -1333
Détail des planches :
Dépôts EST : 60 noms Réf D 101
Dépôts NORD : 47 noms Réf D 224
Dépôts OUEST - ETAT : 54 noms Réf D 302
Dépôts SUD-OUEST - PO-MIDI : 47 noms Réf D 405

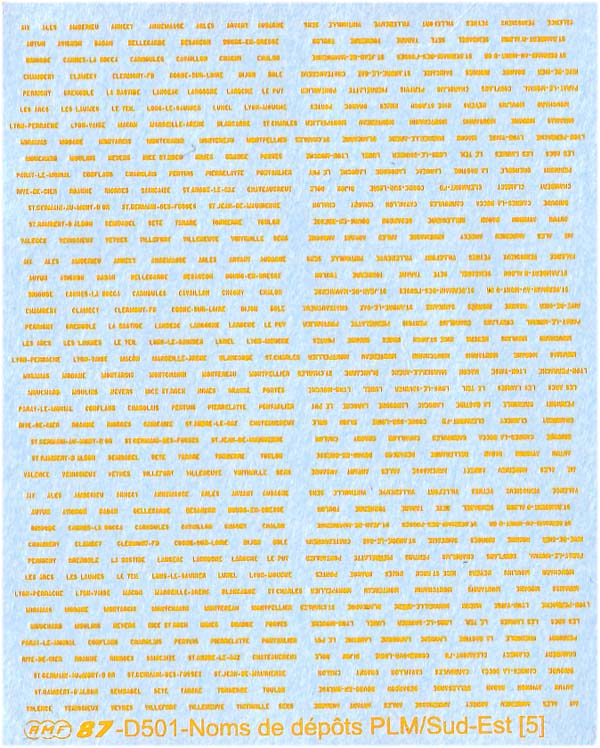

Dépôts SUD-EST - PLM : 86 noms Réf D 501
Pour faire votre choix, cliquez sur le lien afin de télécharger le fichier au format pdf des noms des dépôts disponibles correspondant à chaque planche .
DISQUE OUVERT ET UN DEMI-DISQUE FERMÉ À POSER SUR LA TRAVERSE AVANT (Pour 241 P sur Région Sud- Est) OU EN FIN DE CONVOI
Réf div 22
CINQ PAIRES D'ÉCHELLES
Pour tenders 34 P, 30 R, 25 ou 30 A, wagons citernes, chaudière loc I4I P et tringleries de trappes à eau tender 34 P
Maillechort photo-gravé
Réf. div 28
Exemple d'utilisation d'une échelle de la plaque Réf. div 28" (photo Julien Déola)
ÉCRANS PARE-FUMÉE en laiton photogravé"Mikado PLM"
141 D, E, F
Réf ec 01
"Mikado PLM"
141 D, E, F
Réf ec 02
"Pacific PLM"
231 G, H, K
Réf ec 03
"BALDWIN"
Sans nervurePour 141 R jouef ou Rivarossi
Réf ec 05Pour 241 P
Le contour du bas s'ajuste avec le tablier de la 241 P Jouef
Contour du bas adapté à l'ancien modèle Réf ec 08Pour 241 D
Réf ec 09
Pour 241 C 1
Le contour du bas s'ajuste avec le tablier de la 241 P Jouef
Réf ec 10
POUR 241 A, C1 et D "Mountain PLM" Réf encf 03POUR LOCOMOTIVES P.O ÉPOQUE II
DONT 141 "5300"Réf encf 04a
POUR 141 TA SNCF
AVEC BARRES HORIZONTALES Réf encf 04bPOUR 141 C "Mikado État"
ET
231 "Pacific État"Réf encf 06
POUR 141 R JOUEF ET RIVAROSSI
Deux ensembles "fenêtres ouvertes"
et
deux ensembles "fenêtres fermées". Réf encf 08 POUR 140 C JOUEF ET LILLIPUT. Réf encf 09POUR 040 TA À CABINE FERMÉE
Face avant et deux côtés arrières à coller contre les parois.
Réf encf 10
QUATRE ESSUIE-GLACES
Tige de fixation diamètre = 0,50 mm
Longueur du balai = 4,20 mm
Longueur totale = 7 mm
Fonderie maillechort Réf div 101
EXTINCTEURExtincteur et son coffret
pour tender 30 R fuelFonderie maillechort
Réf R 11
GÉNÉRATEUR D'ACÉTYLÈNEGÉNÉRATEUR D'ACÉTYLÈNE POUR LOCOS PLM fonderie laiton
Réf div 01
GRAISSEURS MÉCANIQUESGRAISSEUR BOSCH "LHA"
se monte sur 231 G, K , 141 F, 140 J, 241 P, Pacific "Nord" 231 E ...
Hauteur = 8 mm

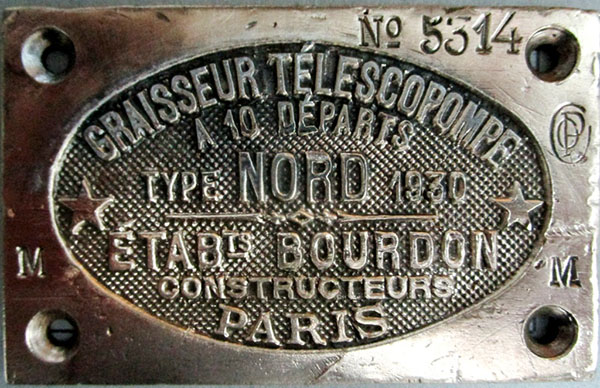

Fonderie laiton Réf pomp 12 Réf pomp 13Plaque en laiton d'identification d'un graisseur Bourdon. "WAKEFIELD" ou " MARTIN"
Hauteur = 3,2 mm
Plus UN GRAISSEUR À TABATIÈRE
Pour 141 P, 141 E, 241-101,
241 A, D, E 27, 241 C 1, ... Réf pomp 18

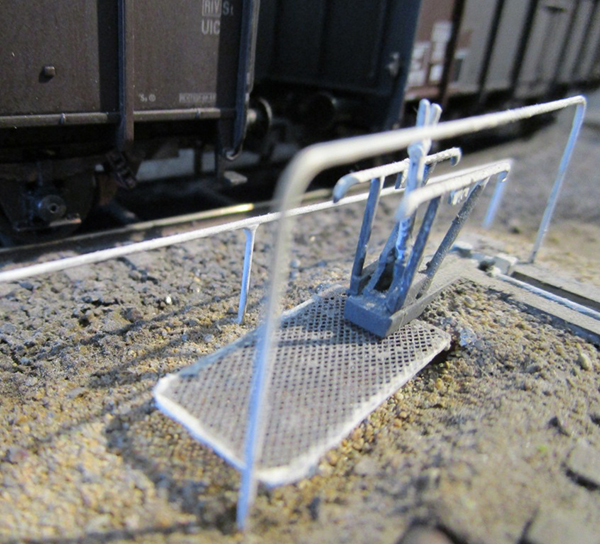

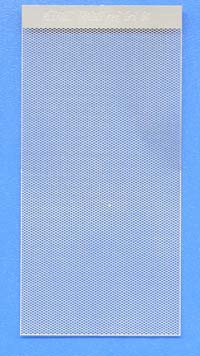

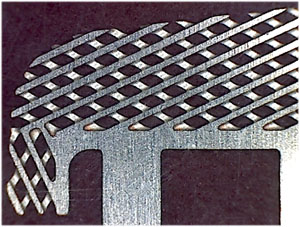

GRILLESGrille pare-caténaire pour toutes locomotives vapeur
Maillechort photodécoupé

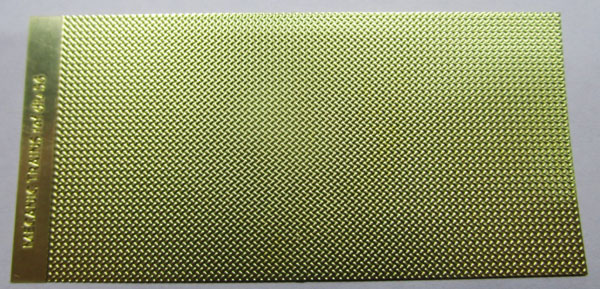

Réf gril 01Huit grilles pour wagons
Dimensions d'une grille :
L = 11,50 mm h = 6 mm
épaisseur 0,10 mm
Mailleshort photodécoupé
Réf gril 03Plaque micro-métal déployé
Réf gril 04Autre exemple d'utilisation du micro-métal déployé gril 04 : pour faire des caillebotis ou des grilles de protection.
INJECTEURS ( Fonderie laiton )INJECTEUR Type UNIVERSEL
Côté droit Réf inj 01 INJECTEUR
Côté droit Réf inj 02 Réf inj 03 INJECTEUR FRIEDMANN
Réf inj 04 Injecteur Friedmann sur la 040 TX 9Sous l'abri des 231 C "Super-Pacific" Nord, deux injecteurs Friedmann l'un au-dessus de l'autre, côté droit.
Deux injecteurs Friedmann, l'un au-dessus de l'autre, côté droit, sur 231 E (photo Jean Paul Quatresous)
La pièce d'origine sur le modèle de 231 E Roco.Deux injecteurs MÉCANIC TRAINS Réf inj 04 l'un au-dessus de l'autre remplacent la pièce Roco.
Réf eta 10 OÙ EST SITUÉ LE VASE D'ASPIRATION ACFI ? Vase d'aspiration de l'ACFI sur locomotive 140 CConsulter la fiche conseil "Préparation et pose du vase d’aspiration A.C.F.I"
Vase d'aspiration de l'ACFI sur la 141 TA 466 INJECTEUR
Côté droit Réf C 15 INJECTEUR
Côté gauche Réf C 14INJECTEUR EDNA-BRASS POUR 141 R
Fonderie maillechort
Réf R 12
ISOLATEURS 1500 VOLTS ISOLATEURS POUR SUPPORTS DE PANTOGRAPHES ET DE LIGNE DE TOITURE
Lot de deux grappes de cinq
Fonderie maillechort
Réf div 104
DIFFÉRENTS FANAUX
SUR DES
LOCOMOTIVES RÉELLES.
Les fanaux PLM étaient d'un très grand diamètre, comme on le voit sur cette 140 F.
LEVIERSPETITS LEVIERS
de commandes et de renvois de commandes pour toutes locomotivesLaiton photodécoupé
Réf lev 04 Pour 241 A, C, D et 141 R.
Le renvoi à branches inégales peut être utilisé pour la commande du régulateur Réf lev 03 Petits leviers de commande d'échappement (et marchepied à poser sur le tablier des machines d'origine ETAT) Réf. eta 18 Leviers tirés de la plaque Réf eta 18 sur 141 C. Réf C 19
Exemples d'utilisation du levier de régulateur Réf. C 19
MARCHEPIEDS Petits leviers de commande d'échappement (et marchepied à poser sur le tablier des machines d'origine ETAT) Réf. eta 18 Marchepied tiré de la plaque Réf eta 18 sur 141 CMARCHES DE CHAUDIÈRE
ET PORTILLONS Réf mik 20MARCHES DE CHAUDIÈRE ET OBTURATEUR DE CHEMINÉE
Maillechort photogravé
Réf jeep 20
MARCHEPIED DE SABLIÈRE
Se pose sur le tablier de Pacific
et toutes locomotives PLM
Fonderie laiton Réf div 42QUATRE MARCHEPIEDS
POUR PACIFIC ET MIKADO D'ORIGINE PLM
Deux avants, deux arrièresFonderiemaillechort
Réf march 01QUATRE MARCHEPIEDS
POUR TENDER 28 A ou 30 A
Deux avants, deux arrières
fonderie maillechort
Réf march 02
POUR LOCOMOTIVE 141 R ET TENDER 30 R
Pour modèles Jouef et Rivarossi
Deux avant loco, quatre pour tender
Fonderie maillechort Réf march 03QUATRE MARCHEPIEDS POUR 141 TA ET TB D'ORIGINE PO
Deux avants, deux arrières
Fonderie laiton
Réf march 04PLATE-FORME
ET
MARCHE D'ACCÈS
AU FANAL ACÉTYLÈNE
POURPORTE DE
BOÎTE A FUMÉE DE 141 TA.QUATRE CLÉS DE SERRAGE POUR VOLANT DE PORTE DE BOÎTE A FUMÉE
Laiton photogravé
Réf TA 09QUATRE MARCHEPIEDS
Remplacent ceux du modèle 140 C Jouef
Deux avants, deux arrières
fonderie laitonRéf march 05
DEUX MARCHEPIEDS POUR TENDER 18 B ET C
fonderie laitonRéf march 06
POUR TENDER 34 P JOUEF
Deux marchepieds Fonderie laiton Réf march 07JEU DE QUATRE MARCHEPIEDS
POUR TENDER 16 A et 25A
Deux avants, deux arrières
Fonderie laitonRéf march 09
QUATRE MARCHEPIEDS
Pour locomotives d'origine PLM :140A, 140 J, 241 A, C1 et D,
242 TA, TC ...
Deux avants, deux arrières
fonderie maillechortRéf march 10
QUATRE MARCHEPIEDS
Pour locomotives d'origine État
Deux avants, deux arrièresFonderie laiton
Réf march 11 Réf march 23QUATRE MAINS-MONTOIRS
Pour tablier de locos vapeur.
Hauteur 9 mm.
Boule en haut.
Fonderie maillechort.
Fabrication AMF 87 Réf A 430
Les microphotographies sur fond de couleur bordeaux le prouvent : Les grilles sont bien ajourées !
FICHE CONSEIL POUR LA PRÉPARATION ET POSE DES MARCHEPIEDS Réf. div 29 a.
OUTILS À FEURéf. A 346
maillechort photogravé
PIGNON 14 DENTS
PLAQUES DE TÔLE ANTIDÉRAPANTE EN RELIEF
Laiton photogravé Longueur = 70 mm, largeur = 36 mm, épaisseur = 0,4 mm Réf div 56 Réalisation d'une passerelle sur un réservoir. TÔLE STRIÉE Réf div 57
Plaque de bouchons avec rivets pour fonds de cylindres, bouchons de dôme, etc ...
Divers diamètres de 3 à 7,5 mm
Épaisseur 0,3 mm
Laiton photogravé
Réf div 70 Exemple d'utilisation de la Réf div 70 sur le dôme d'une 141 TB. Autre exemple d'utilisation de la Réf div 70
PLAQUE DANGER ET ANNEAUX DE LEVAGE DE CAISSE TENDERPLAQUE DANGER
et anneaux de levage pour caisse de tender
Maillechort photo-découpé
Réf 22 B 02
POMPES À AIRCOMPRESSEUR BI-COMPOUND UNIFIÉ SNCF
fonderie laiton
Hauteur = 16 mm Réf pomp 01 POMPE À AIR«P’tit CH’val» Réf pomp 06POMPE À AIR
Hauteur = 16 mm, diamètre = 4 mm
ailettes horizontales
Fonderie laiton
Ex d'utilisation:141 TA à l'époque du P.O Réf pomp 07POMPE À AIR DOUBLE-PHASE
TYPE "FIVES-LILLE"
Modèle moyen, ailettes verticales
Hauteur = 16 mm, diamètre = 3,5 mm
Fonderie laiton Réf pomp 15
Pattes de charnières horizontales,
trous pour axe de volant central et support de fanal.
Diamètre = 20 mm Réf pbf 01En résine
Pattes de charnières horizontales,
Diamètre = 22,50 mm
Pour locomotives 231 et 141
"Pacific et Mikado PLM" (porte d'origine)Réf pbf 03
en laitonType d'origine, avec pattes de charnières horizontales
trous pour poignée d'ouverture
Diamètre = 22 mm
fonderie laiton
Pour locomotives 140 C (porte d'origine)
Réf pbf 04
en laiton
Charnières courtes
trou pour axe de volant central
fonderie laitonPour locomotives 141 R N° 1 à 700
Réf pbf 06
en laitonPattes de charnières horizontales,
trous pour supports de main courante
Diamètre = 20,50 mmRéf pbf 07
En résine
Charnières courtes
trous pour supports de main courante centrale
Diamètre = 22,50 mm
fonderie laitonPour locomotives 231 et 141
"Pacific et Mikado PLM modernisées"
Années 1950- 1960Réf pbf 09
en laitonPattes de charnières en Y
macaron centralPour locomotives 141 R N° 701 à 1340
Accessoire disponible jusqu'à épuisement du stock (Attention, il ne reste plus que 2 pièces) et ne sera pas remplacé.
Réf pbf 10En résine
Porte au bombé conforme
Diamètre = 22,50 mm, diamètre macaron = 4 mm
Trou pour le petit volant de fermeture
fonderie laiton
Pour remplacer celle d'origine Jouef
Pour locomotive 241 PRéf pbf 11
en laitonPattes de charnières horizontales,
Diamètre = 22,30 mmPour 141 " Mikado État "
Réf pbf 12
En résine
Pattes de charnières horizontales,
Diamètre = 22 mm
Diamètre porte = 17,40 mmPorte décentrée vers le bas
Réf pbf 13
En résine
Réf pbf 14
en laitonPour locomotives 030 Bourbonnais
Réf pbf 15
en laitonPour «Pacific Nord» (231 C, 231 E) et d’autres locos Nord (140 G, 141TC, 230D, 151TQ..)
Réf pbf 16
en laitonPORTE DE BOÎTE À FUMÉE
Diamètre = 18.70 mm (Diamètre de la partie arrière à emboîter = 15.80 mm
Fonderie laitonPour locos P.O à "petite" chaudière
Exemples d'utilisation :
141 TA, 140 B et C, 130 Det E ...Réf pbf 17
en laitonPORTE DE BOÎTE À FUMÉE« OCEM »
Diamètre 21.30 mmConvient pour G 16 et S 16 de l’A.L.
Réf pbf 18
en laiton
Fermeture en « Y »
pour Porte de boîte à fumée pbf 16
fonderie maillechort Réf ferm 03MACARON NORD
POUR PORTE DE BOÎTE À FUMÉE
Diamètre = 4 mm , diamètre tige de fixation = 1 mm
Fonderie maillechort Réf div 98MACARON SNCF
POUR PORTE DE BOÎTE À FUMÉE
Diamètre = 4 mm , diamètre tige de fixation = 1 mm
Fonderie maillechort Réf div 99Portes de boîte à fumée réf pbf 16 avec fermetures en Y réf ferm 03 équipées du macaron SNCF réf div 99 ou du macaron Nord réd div 98.
POUR PLUS DE DETAILS VOIR LA PAGE :
"ACCESSOIRES POUR PACIFIC D'ORIGINE PLM"
PORTILLONS (et deux marchepieds)
Maillechort photogravé épaisseur 0,4 mm
Réf mik 20
On peut facilement rendre ces pièces articulées en soudant leurs pattes de fixation sur du petit tube en laiton ( système "charnière piano")
PRISE DU FLAMAN
fonderie laiton
Réf C 12PRISE DU FLAMAN
Se pose sur les 141 R Jouef et Rivarossi
Fonderie laiton
Réf R 07 PRISE DU FLAMAN
Pour locomotives d'origine P.O, ETAT, OCEM.
Hauteur = 13 mm
Fonderie maillechortRéf eta 13
PRISE INDICATEUR FLAMAN
fonderie laitonRéf div 54 Comment préparer et poser cette prise Flaman Réf. div 54 sur des modèles de différentes machines d'origine PLM ? (cliquez sur cette phrase pour accéder à la fiche-conseils)"
QUATRE BOITIERS
INDICATEUR / ENREGISTREUR FLAMANRéf. A 316 Exemples d'utilisation du boîtier Flaman Réf. A 316
PURGEURS ET CONTRE-TIGES PAIRE D'ENSEMBLES PURGEURS
Se fixent sous les blocs-cylindres par deux tenons
Fonderie maillechort Réf div 50 DEUX CONTRE-TIGES DE PISTON
Pour locomotive vapeur
Fonderie maillechort Réf div 76
RÉCHAUFFEURS RÉCHAUFFEURS A.C.F.IPOMPE D'ALIMENTATION ACFI
Version moderne, gros modèle
Pour 241 P, 231 H, 150 P....
Fonderie laiton
Réf pomp 05 POMPE D'ALIMENTATION ACFI
Forme carrée. Pour 141 TA, C, Pacific, D, E, F ....
Longueur = 18 mm, largeur = 4,8 mm
Fonderie laiton Réf pomp 04 POMPE D'ALIMENTATION "INTÉGRALE"
Version plus récente, forme ronde, pour 231 K, H ...
Longueur = 17 mm, largeur = 4,2 mm
Fonderie laiton Réf pomp 03RÉSERVOIRS MÉLANGEURS ET TUBULURE
A poser avec pomp 03 ou 04
( Sauf sur 141 TA, 241 A, C1 et D)Diamètre des réservoirs = 5.20 mm
Longueur réservoir côté droit = 14
Longueur réservoir côté gauche = 11.50
entr'axe = 9.50
Fonderie laiton Réf div 72Réf div 63
RÉSERVOIRS MÉLANGEURS A.C.F.I
Convient pour S 16 de l’A.L.
Diamètre des réservoirs = 5 mm
Longueur = 16,50 entr'axe = 17Réf div 64
RÉCHAUFFEURS WORTHINGTONRÉSERVOIR MÉLANGEUR
pour pompe AX (pomp 14)
Fonderie laitonRéf bal 04
POMPE D'ALIMENTATION WORTHINGTON
TYPE AX
Fonderie laitonRéf pomp 14
RÉCHAUFFEURS DABEG POMPE D'ALIMENTATION DABEG
Fonderie laiton
Peut se monter sur 140 C, 231, 141 E ...
Hauteur = 12 mmRéf pomp 02
SOUPAPE ET DÉSHUILEUR
POUR ÉQUIPEMENT DABEG
Fonderie laitonRéf pomp 17
RÉSERVOIRS DOSEURS T.I.A
fonderie laiton, deux tiges de fixation Réf div 33a
Réf div 33b
CAPOT DE PROTECTION DE RÉSERVOIR DOSEURS T.I.A
ANNEAUX DE LEVAGE DE CAISSE TENDER PLM
laiton photogravéPOUR TENDERS 16 A Réf 16 A 07
POUR TENDERS 25 A, 28 A, 30 A Réf 25 A 07
ROBINET DE FREINRéf C 07
Exemple d'utilisation du robinet de frein Réf. C 07
SABOTS DE FREINSPAIRE DE SABOTS DE FREINS
Branches inégales (6 et 4 mm) permettant l'adaptation à la plupart des locomotives, tenders et wagons en coupant la branche inutile. Trou pour timonerie diamètre = 0,8mm
Fonderie laiton Réf C 11PAIRE DE SABOTS DE FREINS
Support du même niveau, décalé en arrière
Pour roues de diamètre 15 à 20 mm
Fonderie laiton Réf div 60
SERVO-MOTEURSERVO-MOTEUR DE CHANGEMENT DE MARCHE POUR 141R OU 241P
Fonderie laiton
Réf R 05
SIFFLETSIFFLET UNIFIÉ
Convient pour toutes les locomotives à vapeur
Fonderie maillechort Réf sif 01
SOC POUR LOCOMOTIVES VAPEURSoc unifié SNCF en laiton pour toutes locos vapeur, toutes régions SNCF.
Se colle sous la traverse avant. Réf soc 01
Pour en savoir plus sur les socs, étraves, éperons .... voir RMF N° 344 et 345 parus en 1993.
SUPPORT DE BARRE DE MARCHE
pour locomotiveFonderie maillechort
Ref eta 11 Exemples d'utilisation de ce support sur des modèlesSUPPORT DE BARRE DE MARCHE
Pour locomotives de type PLM
Ref div 38
Exemples d'utilisation de ce support sur des modèles
SUPPORTS DE LANTERNESQUATRE SUPPORTS DE FANAL
Tenon de fixation horizontalFonderie maillechort
Réf div 44 Supports de lanternes ( quatre pièces)
Une tige prolonge la pièce vers le bas afin de faciliter sa pose
Fonderie maillechort Réf div 69Les supports div 69 conviennent aux wagons, aux locomotives et aux autorails.
Ces accessoires sont désormais proposés en fonderie maillechort, sous forme de barrettes de 10 pièces. Avant de les séparer, il faut repasser, dans les trous ébauchés des boules, un foret diamètre 0.50 ou 0.55 sans oublier la petite goutte d’huile. Diamètre de la boule = 1 mm.10 supports longs Réf. div 95
Distance collerette d’appui-axe du trou = 2.50 mm20 supports courts Réf. div 96
Distance collerette d’appui-axe du trou = 1.50 mm10 supports moyens Réf. div 97
Distance collerette d’appui-axe du trou = 2 mmDes supports longs Réf. div 95 décolletés sont encore disponibles jusqu’à épuisement du stock :
Si vous êtes intéressé, contacter Eric Seibel pour le prix et la quantité qui vous est nécessaire.
TAMPONS EN FONDERIE LAITON : jeu de quatre Plateau rond, boisseau conique
Diamètre plateau = 4 mm, tenon carré de 2 mm
ÉTAT , PLM Réf T 02UNIFIÉ SNCF
Plateau rond , tenon carré de 2 mm
Diamètre plateau = 5 mm
Réf T 03UNIFIÉ SNCF
tenon carré de 2 mm
Plateau rectangulaire : 4,60 mm x 6,10 mm Réf T 04Pour PACIFIC et autres locos d'origine PLM à tender séparé, tenon carré de 2 mm
Deux avants pour loco:
Diamètre plateau = 5,50 mm
Deux arrières pour tender:
Diamètre plateau = 4,20 mm Réf T 06Pour AUTORAILS
TYPE À PLATEAU COURANT
Plateau rectangulaire : 3,80 mm x 5,90mm
tenon carré de 2 mm Réf T 10Pour AUTORAILS
TYPE À PLATEAU LARGE
Plateau rectangulaire : 3,50 mm x 7,50 mm
tenon carré de 2 mm
Réf T 11
QUATRE TAMPONS
POUR LOCOMOTIVES TYPE NORD
Diamètre plateau = 4,70 mm
tenon carré de 2 mm Réf T 13QUATRE TAMPONS
TYPE MODERNE
Dimensions du plateau 3,8 mm x 7 mm
tenon carré de 2 mm Réf T 15QUATRE PLATEAUX DE TAMPONS POUR AUTORAIL X 2800 ET RGP ROCO
Tige carrée 1,5 mm
Dimensions du plateau 4 mm x 8 mm Réf T 16QUATRE TAMPONS POUR Y 8000
Dimensions du plateau 3,6 mm x 5 mm
tenon carré de 2 mm Réf T 18 Réf T 19QUATRE TAMPONS POUR X 3000 "ABJ"
Encoche à l'arrière pour ABJ Electrotren
Dimensions du plateau 4 mm x 8 mm
tenon carré de 2 mm Réf T 20QUATRE TAMPONS À UN PAN COUPÉ
Dimensions du plateau 4 mm x 8 mm
tenon carré de 2 mm
Réf T 21 QUATRE TAMPONS PLATEAU ROND
Diamètre du plateau : 4,10 mm
Tenon carré de 2 mm Réf T 22QUATRE TAMPONS PLATEAU ROND
POUR AUTORAIL FNC ET REMORQUES
Diamètre du plateau : 6 mm
Tenon carré de 1,5 mm Réf T 23QUATRE TAMPONS "HYDRAULIQUES"
D'ORIGINE
Tenon carré de 3 mm pour convenir particulièrement aux séries "Jouef Champagnole"Pour BB 9200, BB 15000, CC 21001 et 21002, CC 6500 (1ère et 2ème sous séries N° 6501 à 6559)
Fonderie bronze
Réf T 24
JEU DE QUATRE TAMPONS
POUR AUTORAILS "150 ch"
X5500 - X5800
Réf T 25TAMPONS PLATEAUX RONDS
POUR WAGONS Réf T 33 TAMPONS PLATEAUX RECTANGULAIRES POUR WAGONS Réf T 34TAMPONS POUR VOITURE VOYAGEUR
Réf T 35TAMPONS POUR VOITURE VOYAGEUR
Plus spécialement destinéa au remplacement des tampons des voitures "Romilly" LSM/DE MASSINI.
Réf T 36
TAMPONS POUR VOITURES PLMJeu de 6 tampons pour voitures PLM :
4 courts + 2 longs.Les longs équipaient l'extrémité des voitures munies d'une vigie.
Réf. A 143
Fabrication AMF 87
Dimensions :
hauteur = 3.20 mm
Longueur = 7.50 mm
largeur = 4.70 mm
2 trous ébauchés pour poignées
Réf div 110 Exemple pour div 110
TRAVERSE AVANT EN LAITONPour la plupart des locomotives à vapeur ( 141 P, 241 P, Pacific, ...) en équipement ou en remplacement de la traverse existante.
Trous carrés pour tous tampons Mécanic-Trains
Deux renforts arrières, trous pour attelage et conduites de freins
Longueur = 29,5 mm, hauteur = 4 mm Réf mik 06
Traverse avant en laiton pour remplacer ou équiper une 141 C ou d'autres locomotives à vapeur d'origine État.
Réf eta 06
Type LU-L (unifiée)
avec poche accélératrice et robinet VMFonderie maillechort
Réf div 23 Triple-valve sur la 230 D de l'AJECTA à Longueville. Triple-valve sur la 230 - 788 État.Triple-valve sur la 141 TA 452 à la Cité du train.
Photo : J.F.Lavrut
TROMPESDEUX PAIRES DE TROMPES POUR LOCOMOTIVES
Trompes : longueur = 3 et 5 mm
Diamètre = 1,6 et 2,2 mm
Un tenon de fixation diamètre = 1 mm
Fonderie maillechort Réf div 74DEUX PAIRES DE TROMPES POUR AUTORAILS
Trompes : longueur = 3,5 et 4,5 mm
Diamètre = 1,8 mm
Deux tenons de fixation diamètre = 0,9 mm
Fonderie maillechort Réf div 75 DEUX TROMPES SANOR pour CC 7100, BB 8100, locotracteurs, BB 63000, ... (époques 3 et 4)
Fonderie maillechort Réf div 85 Réf div 93DEUX PAIRES DE TROMPES POUR LOCOMOTIVES ÉLECTRIQUES OU DIESELS
Trompes : longueur = 2,5 et 3,5 mm Diamètre = 1,2 mm
Un tenon de fixation diamètre = 1 mm
Fonderie maillechort
Réf div 94
TURBO-DYNAMO POUR PACIFIC PLM, 241 P, ...
fonderie laiton
Réf div 21TURBO-DYNAMO POUR 141 R
Réf R 15TURBO-DYNAMO POUR 141 TA Sud-Ouest, 141 E et F Sud-Ouest, 141 TB Est.
Fonderie maillechort
Réf div 24
VANNES DE SOUFFLEURS VANNE AVEC VOLANT À TROIS BRANCHES
Diamètre = 2 mm Réf vol 06VANNE AVEC POIGNÉE
Réf vol 07
VÉRINS DE PANTOGRAPHES PAIRE DE VÉRINS DE PANTOGRAPHES POUR CC 6500, CC 21000 ET TGV PSE.
Fonderie maillechort Réf div 103
VOLANT DE MARCHE
Convient à quasiment toutes les locos vapeur
4 branches
Diamètre 4.80 mm Réf vol 02VOLANT DE PORTE DE BOÎTE À FUMÉE
QUATRE BRANCHES
Cercle de section ronde donnant un bon relief
Diamètre = 3,5 mm
Réf vol 05VOLANT DE FREIN POUR WAGON
5 branches - Diamètre = 5,40 mm
Réf vol 09 La section du cercle autour est ronde, et non pas "ra-plat-plat"QUATRE PETITS VOLANTS À TROIS BRANCHES
Diamètre de fixation de l'axe = 0,5 mm
Deux volants diamètre = 2,6 mm
Un volant diamètre = 2,2 mm
Un volant diamètre = 1,7 mm
Réf vol 10EXEMPLES DE DEVANTURES DE LOCOMOTIVES RÉELLES
(Cliquer pour ouvrir)Exemple de détaillage d'une devanture de modèle, avec les différents volants, les sièges Réf. C 06, levier de régulateur C 19, robinet de frein C 07, portillons mik 20 ....et briquettes de charbon ! (brik 02)
