ACCESSOIRES POUR TENDERS

KIT POUR LE TENDER DES NOUVELLES 141 R CHARBON JOUEF

Compartiment à briquettes et
portillons de soute à charbon
pour tender 30 R.

Éléments en laiton photogravé

Pièces réalisées pour le nouveau modèle Jouef

Un volant de frein à main
Réf vol 08 est livré avec

Réf R 21

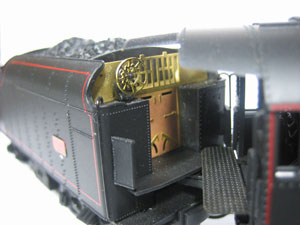

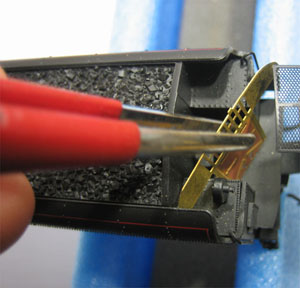

S'installe en complément sur le tender des nouvelles 141 R Jouef sans aucun démontage. (Voir la fiche-conseil de préparation et de pose de la Réf R 21).



POUR TENDERS 30 R

Extincteur et son coffret
pour tender 30 R fuel

Fonderie bronze

Réf R 11

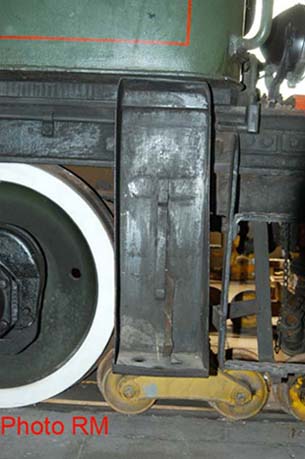

MARCHEPIEDS POUR TENDER 30 R
Remplacent ceux des modèles Jouef et Rivarossi
(Vendus avec ceux de la locomotive)
Fonderie bronze

Réf march 03

VOLANT DE FREIN POUR TENDER 30 R

 laiton photogravé

Réf vol 08

DISQUE OUVERT ET UN DEMI-DISQUE FERMÉ À POSER SUR LA TRAVERSE

Réf div 22

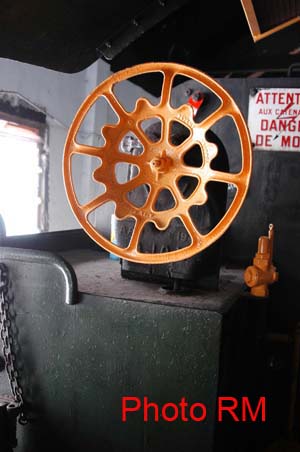

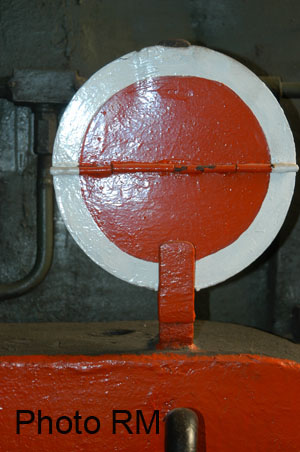

Disque ouvert div 22 et volant 08 sur le tender 30 R 1108 à l'écomusée des transports de Breil sur Roya.

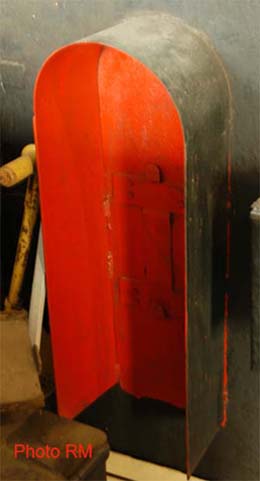

Coffrets pour extincteur sur le tender 30 R 1108 à l'écomusée des transports de Breil sur Roya.



ACCESSOIRES MONTÉS SUR TENDER 30 R CHARBON JOUEF
Passer le pointeur de la souris sur les différentes pièces de la photographie.



POUR TENDER 25 A

PAIRE DE FAUX LONGERONS

Fonderie laiton



Réf 25 A 01



PLATE-FORME TRAVERSE ARRIÈRE

Fonderie laiton



Réf 25 A 04



JEU DE QUATRE MARCHEPIEDS

Fonderie laiton



Réf march 09



TRIPLE VALVE DE FREINS
Type LU-L (unifiée)
avec poche accélératrice et robinet VM

Fonderie bronze

Réf div 23

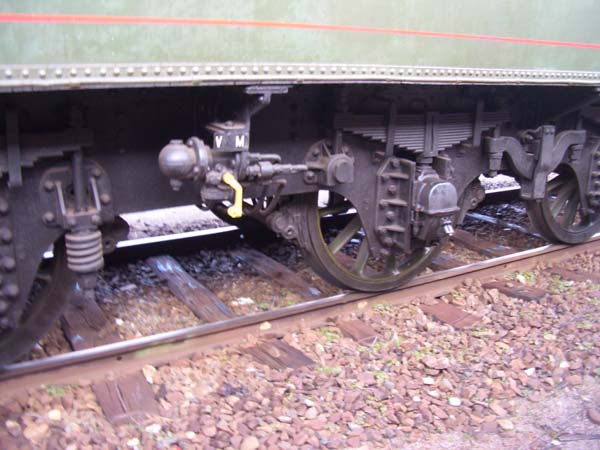

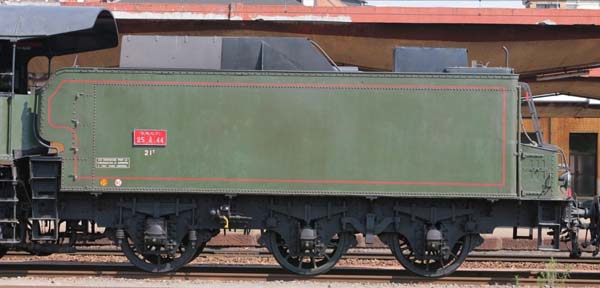

Triple valve sur le châssis du tender 25 A 44

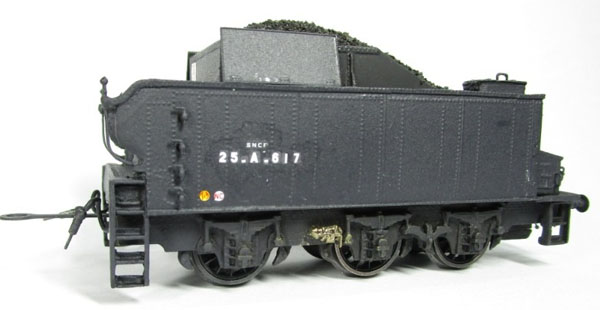

Triple valve Réf div 23 posée sur le châssis du tender 25 A 617

TRIPLE VALVE SUR TENDER 30 A

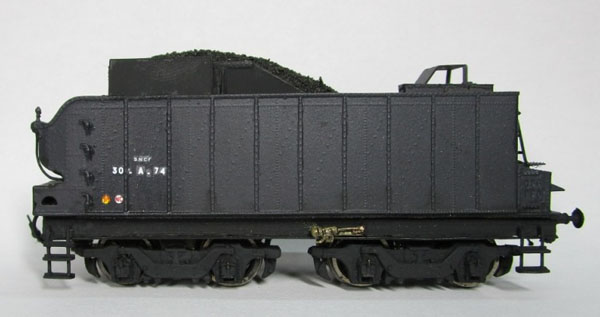

Triple valve Réf div 23 posée sur le châssis du tender 30 A 74



RÉSERVOIRS DOSEURS T.I.A fonderie laiton, deux tiges de fixation

Réf div 33a

Réf div 33b



CAPOTS DE PROTECTION DE RÉSERVOIR TIA
ANNEAUX DE LEVAGE

POUR TENDERS PLM :

16A,

25 A,

28 A,

30 A

laiton photogravé

Réf 16 A 07



Réf 25 A 07





AUTRES ACCESSOIRES POUR TENDERS

COLONNE ET MANIVELLE DE FREIN
POUR TENDERS D'ORIGINE PLM : 25 A, 28 A, 30 A ...

Fonderie laiton

Réf div 31

MANIVELLE DE FREIN
POUR AUTRES TENDERS

Fonderie laiton

Réf div 78

CLOCHE POUR TENDER D'ORIGINE PLM

Diamètre = 4,8 mm
fonderie laiton

Réf div 41

DEUX CLOCHES POUR TENDER
DE LOCOMOTIVES ÉTAT

fonderie maillechort

Fabrication AMF 87

Réf. A 315



ÉCHELLES ET TRINGLERIES POUR TENDERS

CINQ PAIRES D'ÉCHELLES

Pour tenders 34 P, 30 R, 25 ou 30 A, wagons citernes, chaudière loc I4I P et tringleries de trappes à eau tender 34 P

Maillechort photo-gravé


Réf. div 28

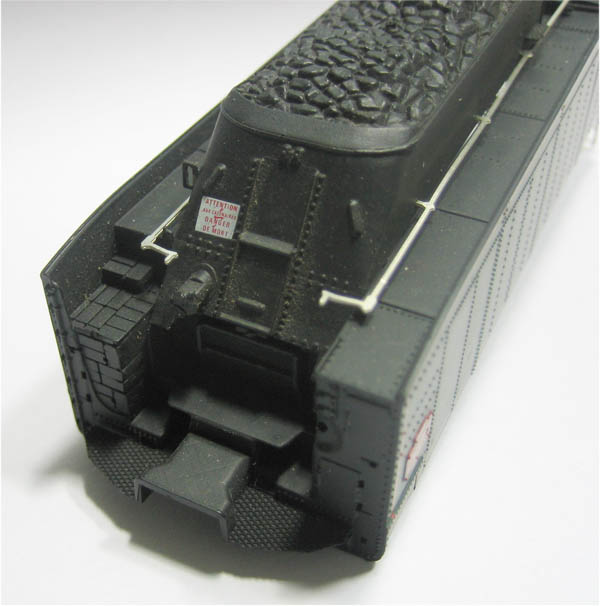

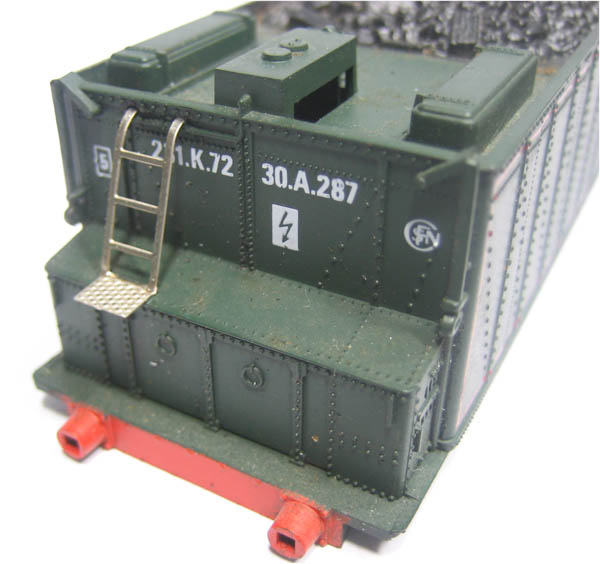

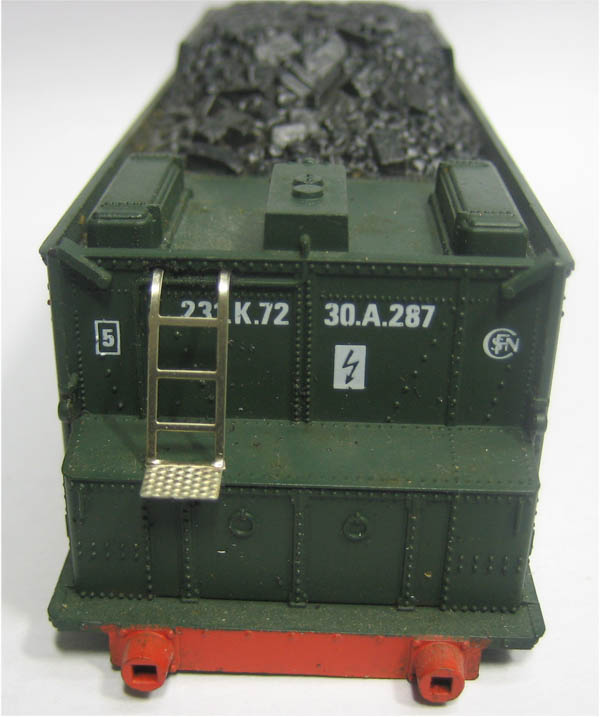

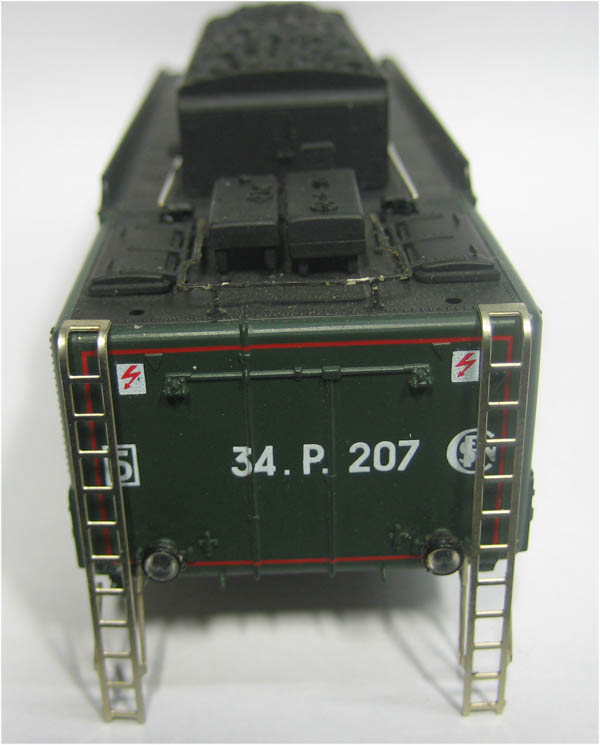

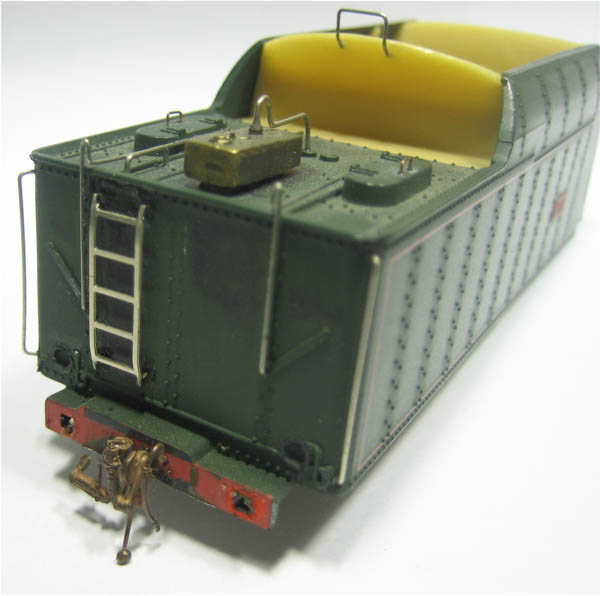

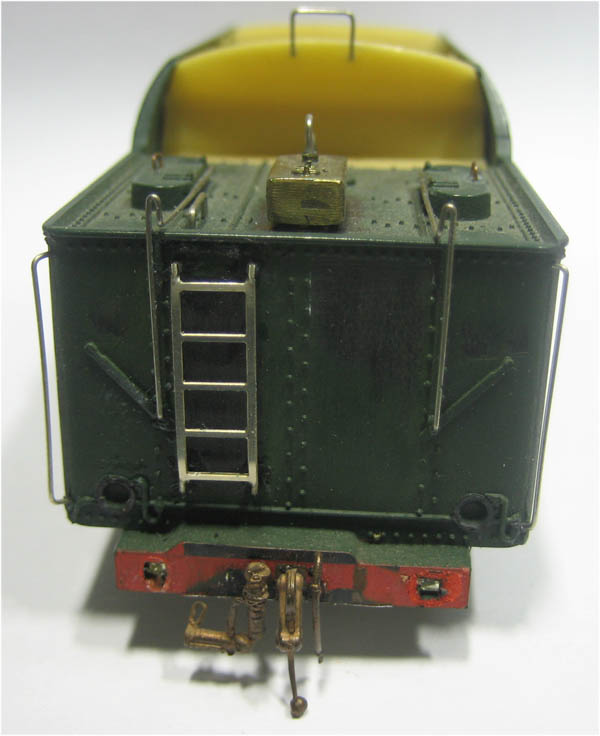

Exemples de montage sur tenders Jouef 30 A, 30 R et 34 P.

CAPOTS DE TIA POUR TENDERS DES 141 R MÉDITERRANÉE

    René Sarnet est à ma connaissance le plus passionné, documenté et incollable sur les 141 R de la région Méditerranée.

Depuis la sortie du modèle Jouef de la 141 R 1173 (celle avec la plaque « Mistral » devant), plusieurs clients m’ont demandé d’ajouter le capot du réservoir-mélangeur TIA typique de cette région.  René nous apporte son éclairage sur ces mystérieux capots :
     « Dans les années 65-66, j'ai eu la chance d'avoir eu l'autorisation d'escalader des tenders pour effectuer des relevés de côtes. On ne refuse rien à un ado qui souhaite construire un modèle réduit en tôle zinguée. Les tenders 30R à grand réservoir (13,5 m3) de la région 6 ont reçu un coffre typique enfermant le système de distribution TIA. Il était situé sur la caisse à eau et accolé à la face AR du réservoir fuel. Il existait deux types de coffres, l'un avec les parois latérales verticales, l'autre - esthétiquement plus élaboré - avec des parois latérales tronquées, obliques dans la partie supérieure.
     Ces coffres, loin d'être inamovibles, apparaissaient ou disparaissaient au gré des changements de régions : le 30R 1102 de Vénissieux l'a reçu en arrivant à Nice en 1961, le 30R 1197 du Mans l'a reçu en arrivant à Miramas en 1970. Par contre, le 30R 1142 l'a perdu à Bordeaux en 1969 (ou Vierzon en 1970), le 30R 874 à Vierzon en 1966.
Je suis incapable de dire pourquoi la région Méditerranée customisait ainsi ses tenders.
Un petit relevé non exhaustif d'après photos :
Ont reçu des coffres à TIA du premier modèle
(Réf. de l’accessoire M.T. : R 24) les tenders 30R suivants:
723, 788, 832, 837, 851, 867, 879, 882, 883, 885, 948, 1122, 1124, 1126, 1132, 1145, 1146, 1147, 1149, 1150, 1157, 1158, 1173
(celui de la 141 R Jouef avec plaque Mistral), 1190, 1197, 1249.
Ont reçu des coffres TIA du second modèle
(Réf. de l’accessoire M.T. : R 25)  les tenders 30R suivants :
872
(plaques et décalcomanies existantes au catalogue M.T.), 874, 884, 907, 1102, 1111, 1112, 1113, 1121, 1123, 1129, 1130, 1134, 1136, 1137, 1138, 1142, 1151, 1152, 1156, 1160, 1161, 1168, 1174, 1175, 1181, 1182. »
     Je remercie René qui - joints à ces précisions – m’a envoyé les plans cotés des deux types de capots. Ces nouveaux accessoires en fonderie laiton sont disponibles depuis le 7 avril 2015.

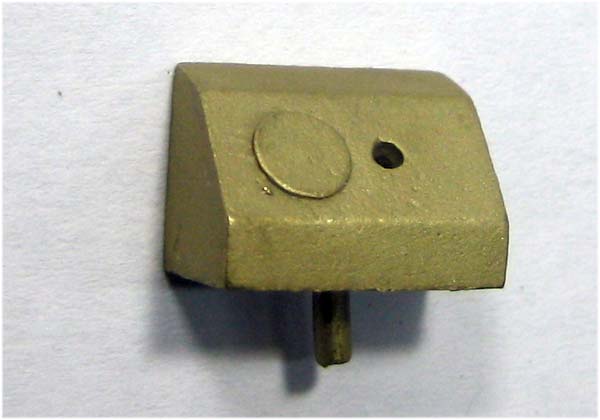

Capot de TIA pour tender 30 R Méditerranée Réf R 24

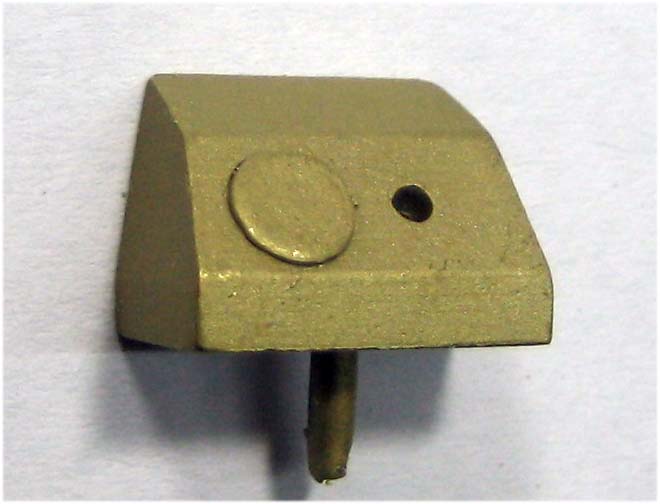

Capot de TIA pour tender 30 R Méditerranée Réf R 25

Capots TIA sur tenders 30 R Méditerranée au dépôt de Narbonne.
