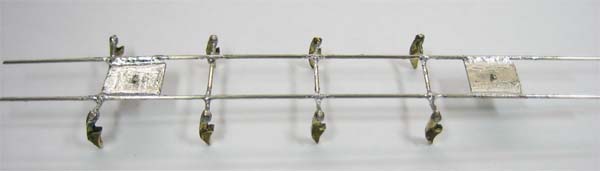

Confectionner la pièce réunissant les sabots de freins :
a) Relier les sabots Réf. C 11 deux à deux par un fil maillechort dressé de 0,5 mm.
b) Présenter les 4 ensembles devant les roues et poser deux longues barres de maillechort diamètre 0, 8 mm.
c) Marquer les points où devront être soudés les ensembles aux barres, puis souder.
d) Souder deux petits carrés de tôle (chutes de maillechort ou laiton) aux extrémités, en prenant garde qu’ils ne tombent pas en face des vis d’assemblage du dessous de châssis avec le châssis

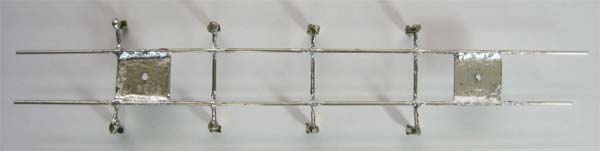

La pièce préparée vue de dessous

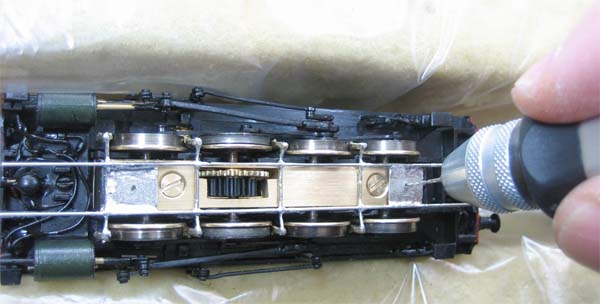

Avec la pièce comme guide, marquer les 2 trous à percer sur le dessous de châssis

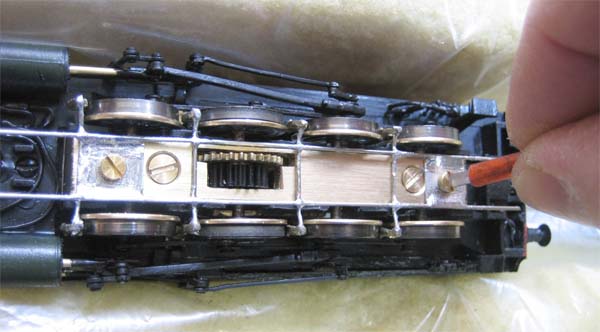

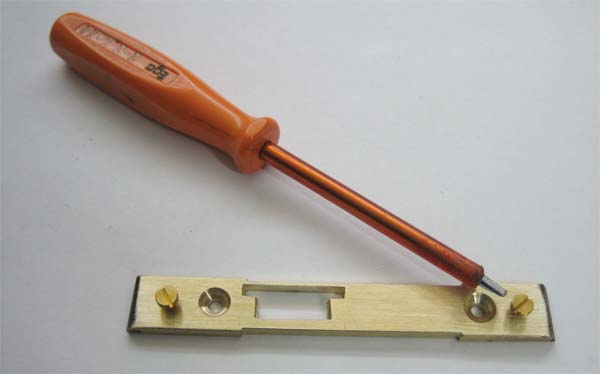

Percer ces 2 trous au diamètre 1,7 mm et les tarauder M2. Préparer 2 vis M2 à tête ronde

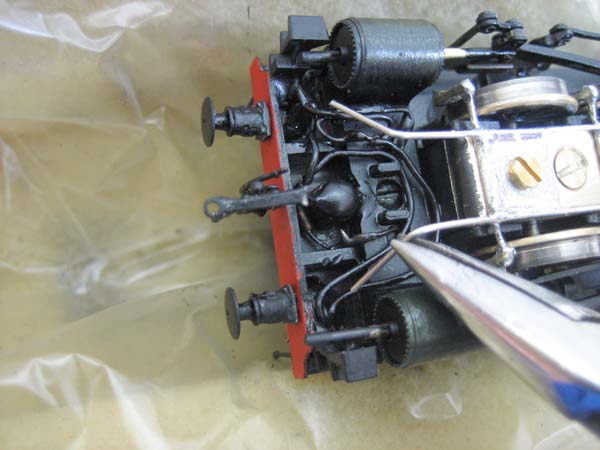

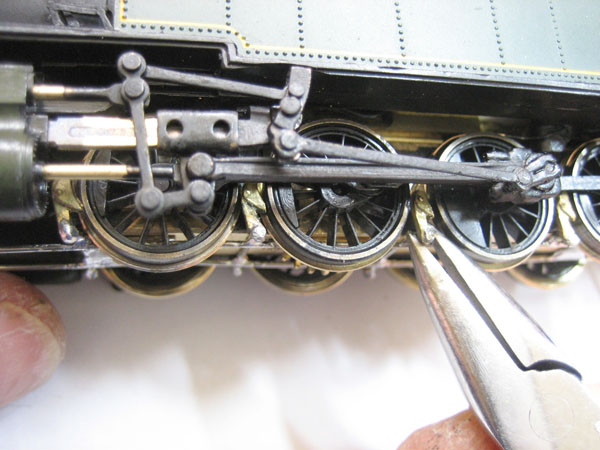

A l’aide de pinces à petits becs, régler la hauteur et l’orientation de chaque sabot, en prenant soin qu’ils n’entrent pas en contact avec les roues.

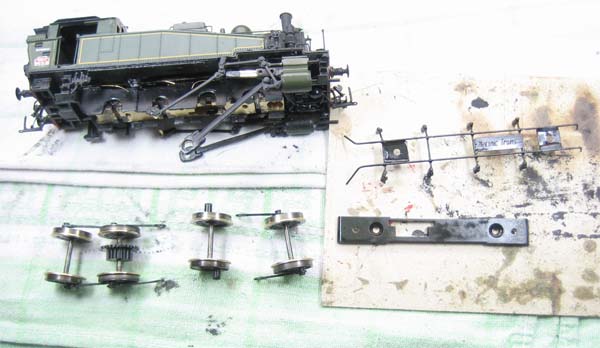

Démonter la pièce et le dessous de châssis. Peindre en noir mat
