ARCHETS DE PANTOGRAPHES MÉCANIC TRAINS.
La pose, dans toute sa simplicité…
|
![](IMG/panto/archet_pose1.jpg) |

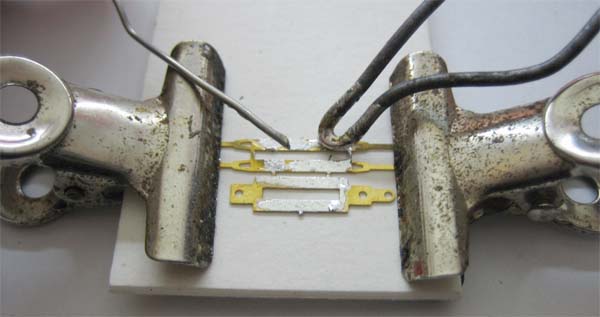

Photographie 1 : étamez la surface interne du support et de la palette. |
![](IMG/panto/archet_pose2.jpg) |

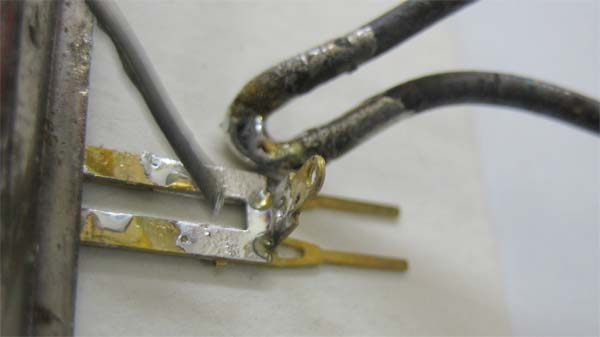

Photographie 2 : repliez la palette sur le support. Repliez les 2 pattes à 90°. Soudez. Renforcez les 2 pattes avec un apport de soudure à l’intérieur de l’angle.
|
![](IMG/panto/archet_pose3.jpg) |

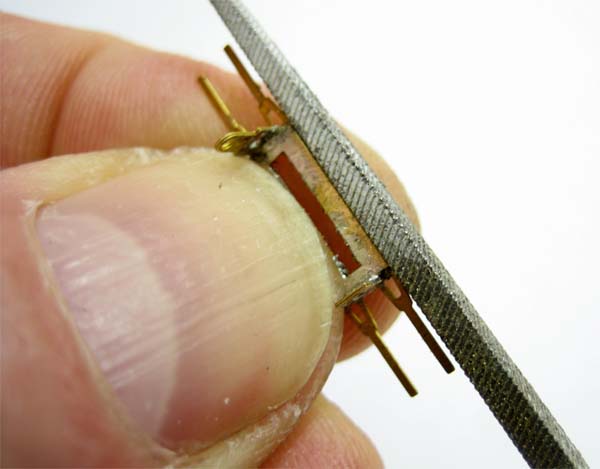

Photographie 3 : limez en long les bords de la palette pour faire disparaître les tenons de positionnement du pliage et celui de dégrappage.
|
![](IMG/panto/archet_pose4.jpg) |

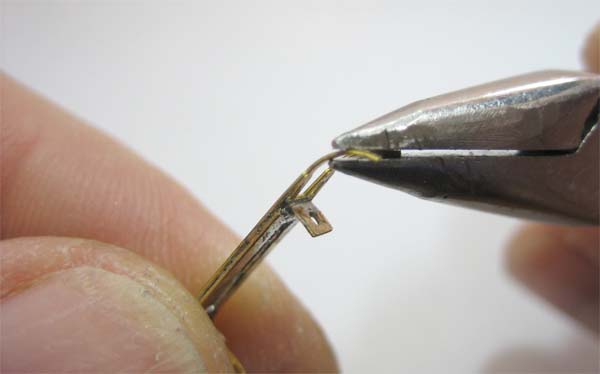

Photographie 4 : coudez les extrémités des palettes. |
![](IMG/panto/archet_pose5.jpg) |

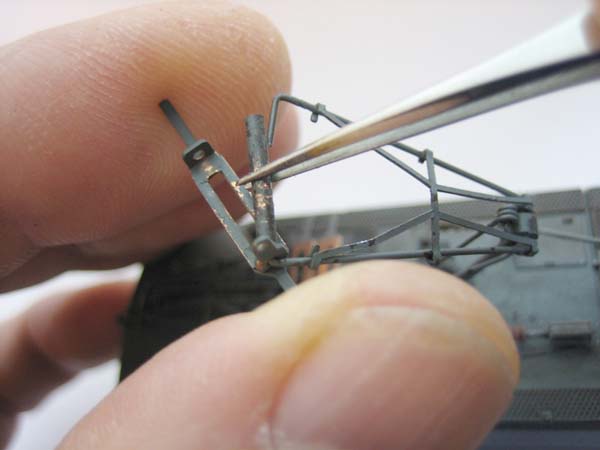

Photographie 5 : pour démonter, écartez les branches du panto jusqu’à pouvoir décrocher un côté. Otez le tube, puis décrochez l’autre côté et le bras.
|
![](IMG/panto/archet_pose6.jpg) |

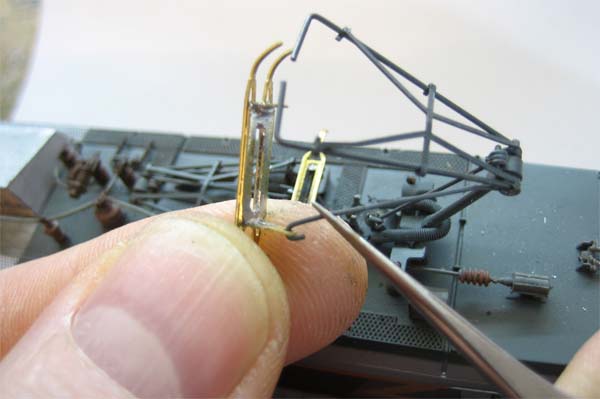

Photographie 6 : pour remonter le nouvel archet, accrochez d’abord le bras en bas de la patte longue.
|
![](IMG/panto/archet_pose7.jpg) |

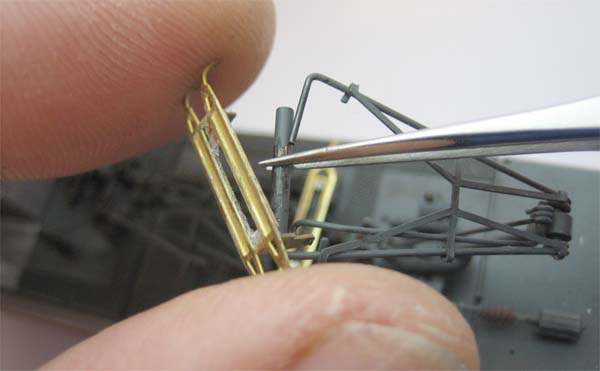

Photographie 7 : accrochez la branche côté bras, puis posez le tube. Enfin, écartez les branches pour accrocher l’autre côté.
|
![](IMG/panto/archet_pose8.jpg) |

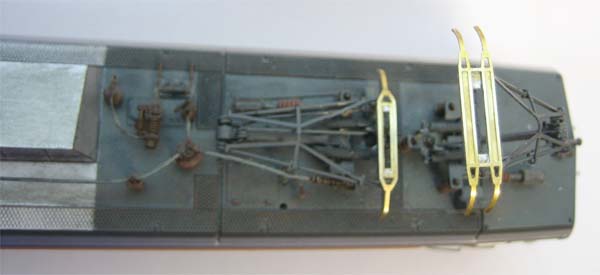

Photographie 8 : il ne reste plus qu’à peindre |
