Le stock de ces petites échelles, Ref div 20, arrive à épuisement et de ce fait supprimé du catalogue. Il reste une dizaine de pièces au 14 août 2019. |
|
![](IMG/232U div20/232u_div20_1.jpg) |
1) - Ces marchepieds sont particulièrement fragiles, et on les trouve souvent déjà cassés dans la boîte.
|
![](IMG/232U div20/232u_div20_2.jpg) |

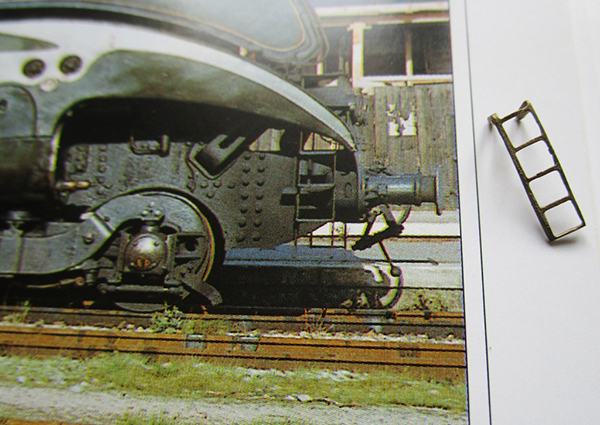

2) - Sur la machine réelle, ils sont très minces. Il serait bon d’obtenir sur le modèle des pièces à la fois fines et solides.
|
![](IMG/232U div20/232u_div20_3.jpg) |

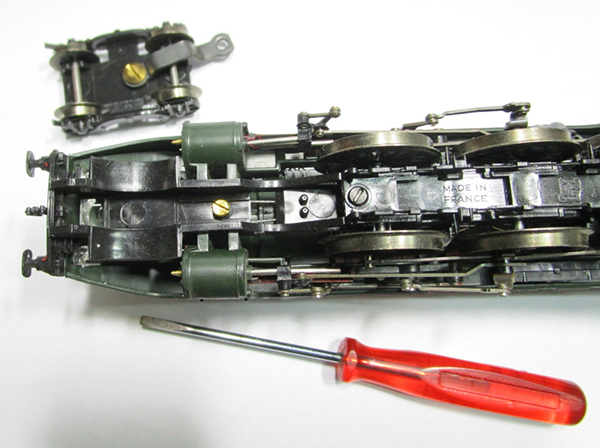

3) - Le démontage est très simple. Commencer par déposer le bogie, en retirant SEULEMENT la vis AVANT du dessous de châssis. Il suffit de desserrer celle de l’arrière de quelques tours. Puis retirer la vis laiton qui solidarise l’ensemble du châssis à l’ensemble tablier/chaudière/abri.
|
![](IMG/232U div20/232u_div20_4.jpg) |

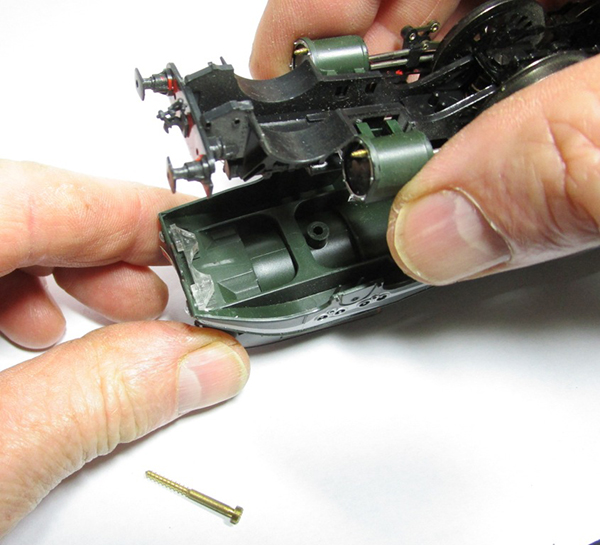

4) - écarter l’avant et décrocher le taquet tout à l’arrière du châssis.
|
![](IMG/232U div20/232u_div20_5.jpg) |

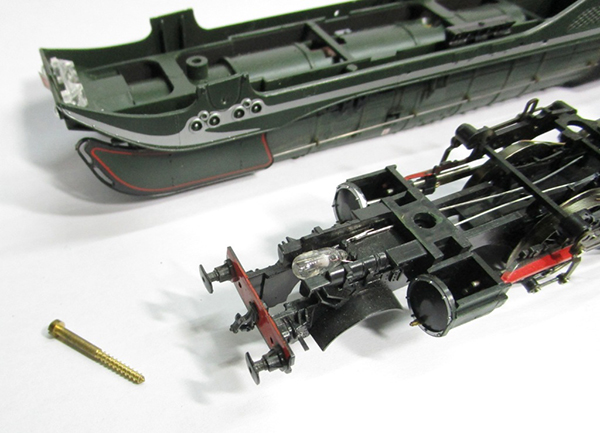

5) - les deux ensembles sont séparés. |
![](IMG/232U div20/232u_div20_6.jpg) |
![](IMG/232U div20/232u_div20_7.jpg) |

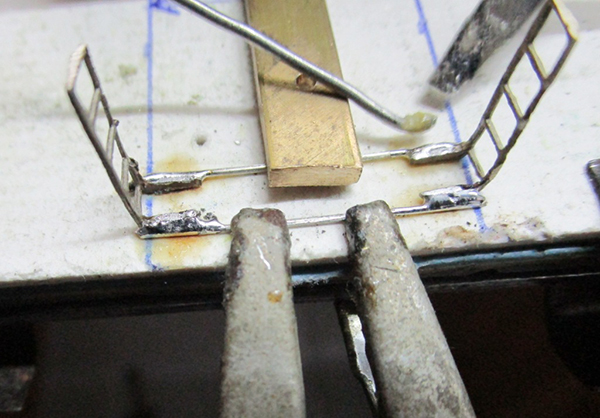

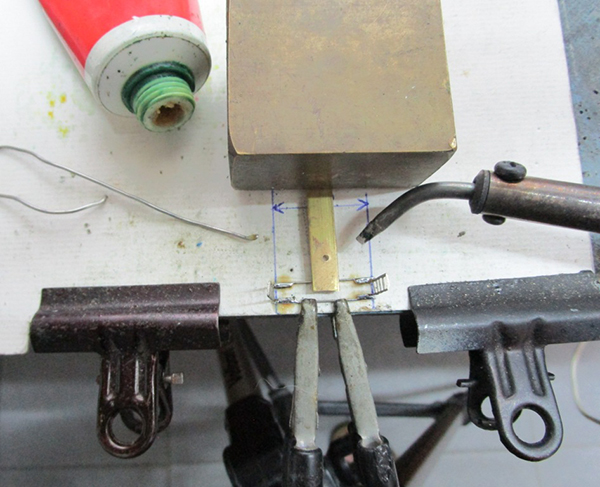

6) et 7) - relier par soudure DEUX échelles M.T. Réf. div 20, avec deux sections de fil maillechort dressé (ou laiton) Diamètre 0. 5 ou 0.6 mm ; écartement des échelles : 25 mm.
|
![](IMG/232U div20/232u_div20_8.jpg) |

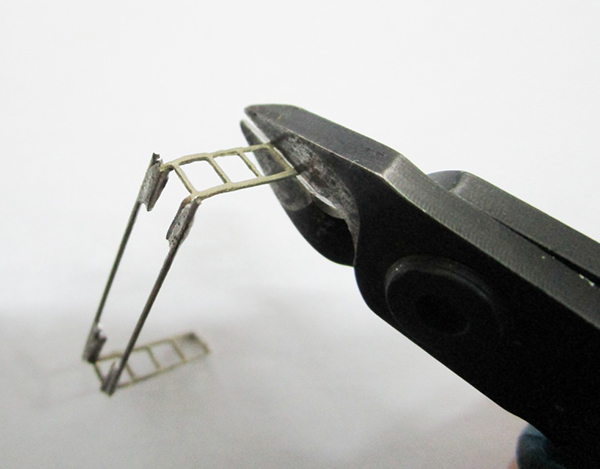

8) - Supprimer la dernière marche des échelles. |
![](IMG/232U div20/232u_div20_9.jpg) |
![](IMG/232U div20/232u_div20_10.jpg) |

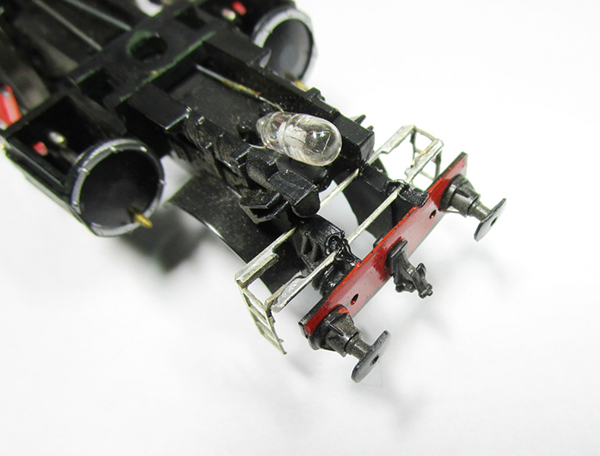

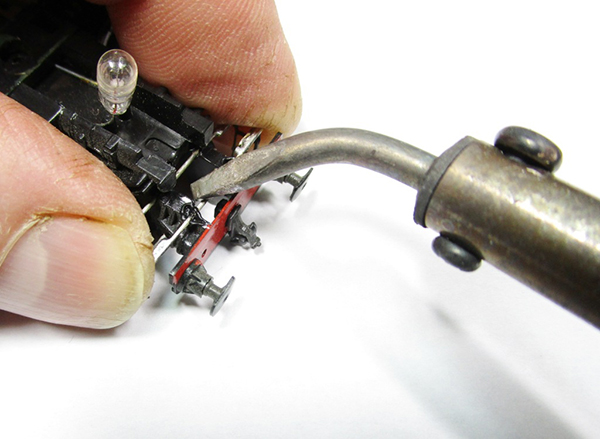

9) et 10) - Soulever l’ampoule et coller l’ensemble sur le châssis. Sans besoin de colle et très rapide est la méthode illustrée ici : en tenant la pièce en position, chauffer successivement les fils à proximité de leurs points de contact avec les longerons du châssis avec un fer à souder de 30 w (maximum). Le maintien de la pièce avec les doigts permet d’atteindre la température nécessaire pour que le fil fonde le plastique et y pénètre, sans toutefois risquer de dessouder l’échelle proche, car la température deviendrait insoutenable aux doigts avant cela. Remettre ensuite l’ampoule en position.
|
![](IMG/232U div20/232u_div20_11.jpg) |
![](IMG/232U div20/232u_div20_12.jpg) |

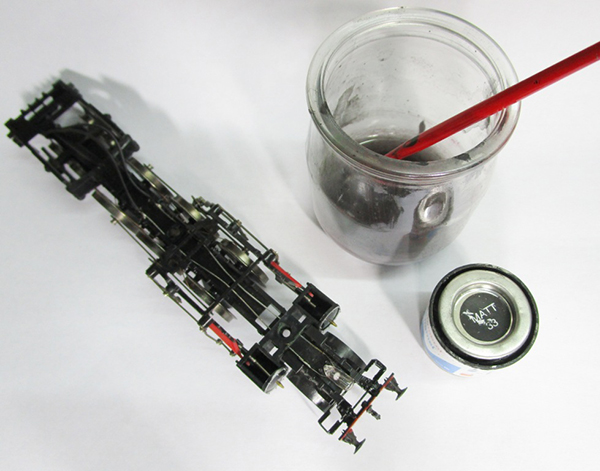

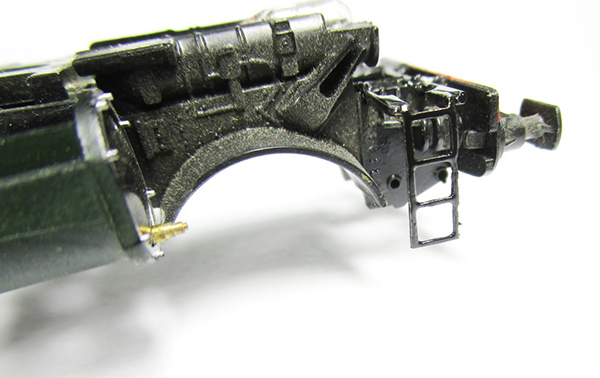

11) et 12) - Il ne reste plus qu’à peindre la pièce en noir mat et remonter le modèle.
|
|
![](IMG/232U div20/modèle avec div 21-1.jpg) |
La 232 U 1 Jouef modifiée sur la Sainte Piste. |
